胶球清洗:胶球清洗装置系统收球网使用技术优缺点说明

2024/2/5 11:01:14 字体:  浏览 103

胶球清洗胶球清洗装置系统收球网使用技术优缺点说明

       胶球清洗胶球清洗装置系统收球网使用技术优缺点说明,胶球清洗胶球清洗装置系统收球网适用于50~1000MW汽轮机发电机机组凝汽器冷却水管的清洁设备。

       凝汽器冷却水管使用一段时间后会出现结垢,影响凝汽器换热效率,使用胶球清洗装置能清洗掉污垢,提高凝汽器换热效率,从而维持凝汽器的端差和汽轮机背压;同时避免冷凝管内壁腐蚀,改善运行条件,延长机组寿命。

       为了保证冷凝管内壁清洁,提高胶球收球率,目前常见的几种胶球清洗收球网-般由执行机构和自动控制机构所组成。执行机构部分包括电动装置,传动机构,壳体,网板,及排球管组成;自动控制机构由差压控制器和PLC可编程控制箱所组成。

       现有技术一:采用直板式人字形结构,其缺点为:单支点扭动刚度差,水冲后易变形产生漏球,圆管内接口不同有缝隙容易拦球、漏球;采用机械限位控制,易产生力矩变形;网板多为铁板叠成而且坡度小,回球不畅。

       现有技术二:采用双叶推拉护翼式结构,其缺点为:两个半网同时运动,传动阻力大、易产生力矩变形、漏球问题。

       上述几种形式结构复杂,阻力较大,同时存在安装检修不方便,检修时间长等弊病。

胶球清洗装置收球网,其特征在于:

       包括圆柱形壳体,壳体上端为进水口,下端为出水口;壳体上部的内壁固设有一圈承接环;壳体下部设有一个导出管,导出管的一端为进球口,进球口与壳体同轴;壳体内设有一个圆锥台型的收球网,收球网由对称设置的固定半网和移动半网组成,固定半网和移动半网的上端均设有架设在上述承接环上的支承环,固定半网和移动半网的下端均与上述进球口相通,固定半网和移动半网的上部分别通过对称设置的支撑轴支撑连接在壳体上;其中移动半网是铰接在对称设置的支撑轴上,固定半网与其对应的对称设置的支撑轴固连,并且固定半网的下端与导出管的进球口固连;一根丝杆穿过收球网并且丝杆以轴承架设在壳体上,丝杆上设有螺纹,一个导向滑块螺设在丝杆上并且导向滑块固连在移动半网上;丝杆位于壳体外的部分连接由电机和减速器构成的电动执行器;壳体上设有压差传感器,压差传感器与控制器电连接,控制器与电动执行器电连接。

       固定半网和移动半网均由骨架和焊接在骨架上的整体冲压网板构成。丝杆上所设的螺纹为梯形螺纹。胶球清洗装置收球网的有益之处在于:

       胶球清洗胶球清洗装置收球网胶球清洗装置收球网采用单叶推拉的圆锥台型,也即大坡度漏斗式曲面过滤网板。收球时,电动执行器只带动丝杆和一个导向滑块运动,通过导向滑块实现收球网的移动半网运动开合,从而避免了两个滑块、两个半网同时运动导致的传动阻力大、易产生力矩变形、运动不畅、卡涩、漏球的问题。

还具有如下优点:

       a.丝杆和一个导向滑块运动阻力小,传动平稳,传动功率小;

       b.采用固定半网与两个支撑轴、导出管三点钢性设计,使设备的刚性大限度的加强,不变形,从而使设备有效使用寿命大为增加

       c.收球网与导出管接口与壳体同轴也即位于壳体中间的位置是水流流速大,是利于收球的位置,为胶球的瞬间汇集创造了有利条件;

       d.收球网的圆锥台型曲面设计使过滤面积大为增加,因此具有较大的通流倍率;

       e.收球网的收球网板采用整体冲压网板,和骨架紧密贴焊,成为一个整体,

       f.采用大坡度漏斗式曲面过滤网板,网面光滑不堵球,无死角截留胶球,可大限度的提高胶球的使用寿命;

       g.大坡度漏斗式曲面过滤网板保证了网板过流面具有很小的压差,同时,又不致使杂物很容易的挂在网板上,影响通流倍率;

       e.梯形螺纹丝杆与滑块传动方式,保证了该设备动作灵活可靠、稳定、安全的特征。

       总之,整体结构简单实用,安装、调整、拆卸、维修方便,只通过人孔则可进行零件的更换,并可实现无人值班在线运行。

附图说明

       下面结合附图和实施例对胶球清洗胶球清洗装置收球网进一步说明。

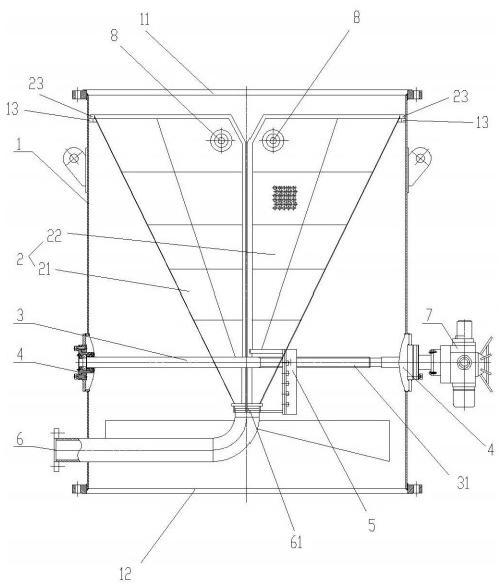

       图1是胶球清洗胶球清洗装置收球网纵剖面结构图;

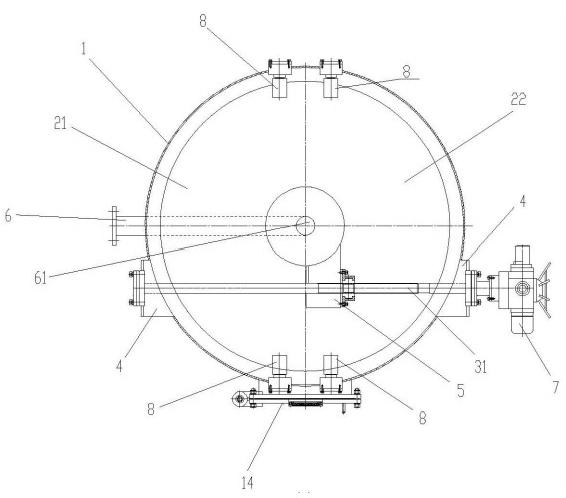

       图2是胶球清洗胶球清洗装置收球网横剖面结构图。
