一、电动反冲洗滤水器工作原理
    手动工作过程:滤水器接入管道系统后，水由下部进水口进入滤水器，当水中杂质通过网芯时，由于体积大于网芯孔，而衩截留在网芯上，当聚积到一定数量时，即造成进出水口产生一定压差值。（滤网精度直径不同压差不同,一般为0.15Mpa），手动打开排污阀门，排污开始，转动手柄，旋转方向分正反时针旋转均可，每10秒--30秒转动一格，手柄指向每一个凹部固定，水流对附着在网芯内侧壁面上的杂质污物反向冲洗。直至旋转一圈，关闭排污阀，手动排污完成。

二、电动反冲洗滤水器结构
    电动反冲洗滤水器,电动工业滤水器,电动反冲洗滤水器主要结构由：1、转动轴系 2、进出水口 3、 不锈钢滤网 4、壳体 5、电动减速机(旋转手柄) 6、排污口 7、排气口等组成。

一、概述

　　    全自动滤水器借鉴德国、以色列等国同类产品技术，结合我国水电站实际情况优化精制而成，其独特二级排污、上腔进水技术的采用，能彻底解决传统滤水器因塑料泡沫、树枝、水草等漂浮物而产生卡塞，糊网问题；以及下端进水方式易将泥沙冲进滤网内腔，至使过滤效果下降、糊网频繁、连续正常工作时间缩短的问题。在电气控制方式上摒除常规逻辑控制，采用PLC可编程控制方式，实现滤水器在线过滤、自动清洗、分级排污的功能。

        全自动滤水器能持续地将江水、河水过滤成适合水电站设备使用的清洁水，以确保水电设备长时间安全可靠的运行。它无论在设计制造技术上还是在实际应用性能上，均超越国内外同类产品。

二、全自动滤水器特点：

     1、过滤面积大，压力损失小。

     2、过滤清洁度可根据用户要求制作，从0.5毫米到6毫米。

     3、自动排污可采用差压控制，定时控制，上、下两级排污不同时进行。

     4、排污时，排水量较小，不影响滤水器的正常工作。

     5、滤网采用不锈钢楔形结构，过滤孔为“V”形，使直径与滤网孔径接近的颗粒容易通过，过流能力强，不易卡塞，压力损失小，长期工作不糊网。

     6、过滤元件为数个圆筒滤网沿园周密布，圆筒四周过滤，与目前电站使用的内外双层滤网结构过滤器比较，过滤面积大，效率高，过滤器体积可以做得较小，便于安装，便于维修。

     7、过滤器采用二级过滤、排污机构。过滤器的内置栏污栅能将较大的污物如树枝、泡沫、水草栏住，并由上端排污阀排出。其余的小颗粒物由下端排污阀反冲排出。此外，可根据用户的要求增设双刃强力剪刀，将较大的污物剪碎，由上端排污阀排出。

      8、维修清洗时，无需专用起吊设备，只需将全自动滤水器上端螺钉松开便可人力将减速机构抬下，将滤网抬出清洗，维护方便。

      9、 实现反冲的减速机构卧式安装，结构紧凑，输出力矩大，电机防护等级高，使用寿命长。

      10、两个排污阀采用电动阀门。

      11、电气控制采用ＰＬＣ控制。

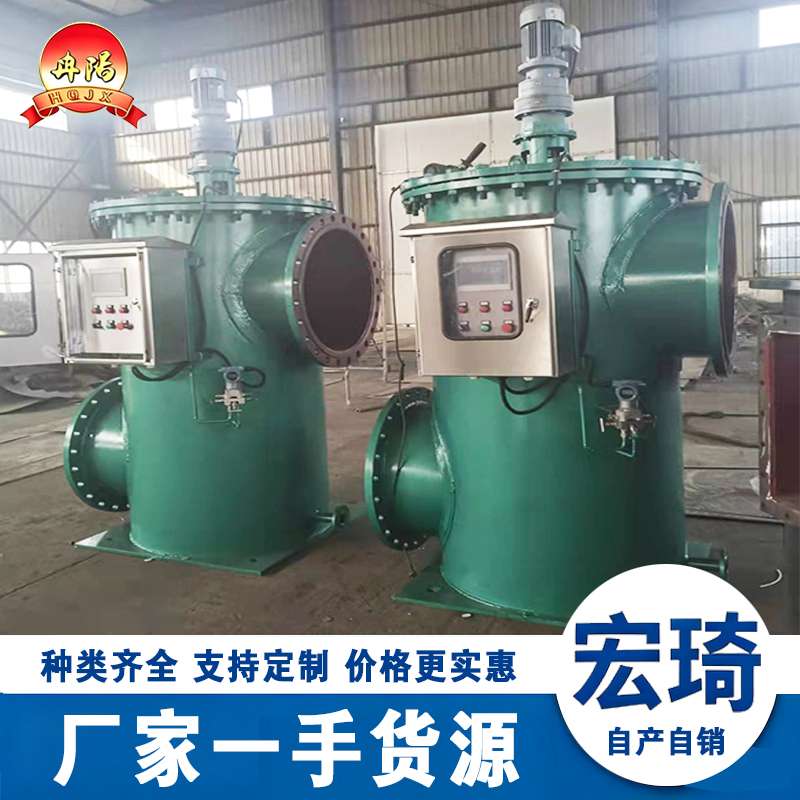

三、全自动滤水器工作原理：

      全自动滤水器是由滤水器本体、自清洗机构、二级排污系统以及PLC控制箱组成。全自动滤水器进、出水口之间有一拦污栅板3，拦污栅板上开有数个Φ20--50mm的通孔（此孔起栏污栅作用，孔径可据水电站所在流域的水质情况定），滤水器的过滤精度从6毫米到0.1毫米，可按不同用户要求设计制造。

      工作时，取自自然的江水、河水由滤水器上腔进水口进入，水中的塑料泡沫、树枝、水草以及直径大于隔板栏污栅孔径的颗粒留在全自动滤水器上腔，并由上排污阀排出。较为清洁的水经导流管流至下腔，水到下腔后，一些沙粒可沉到底板沉沙室内，沙粒可由冲排泥沙出口排出。下腔的水从下隔板的孔流入V形楔式不锈钢过滤网管，过滤后的清洁水从滤水器中间的出水口流出。

      全自动滤水器在线工作时，压力损失很小，漂浮物从上端排污口定时排出；当滤网表面积聚杂物时，全自动滤水器进、出水口会产生压差，当差压值达到自反冲设定值时，差压开关动作，电动减速装置1和上排电动污阀，下排污电动阀先后得电，排污阀与大气相通，经过过滤的水，在差压作用下对滤网反冲，将附着在滤网上的污物冲出，并由下腔排污阀将污物排出。排污时，上、下两排污阀不能同时进行，下排污电动阀可优先动作。

      DN100以下小口全自动滤水器采用单过滤结构，取消了上排污功能，其它部件工作原理与双排污结构原理相同。

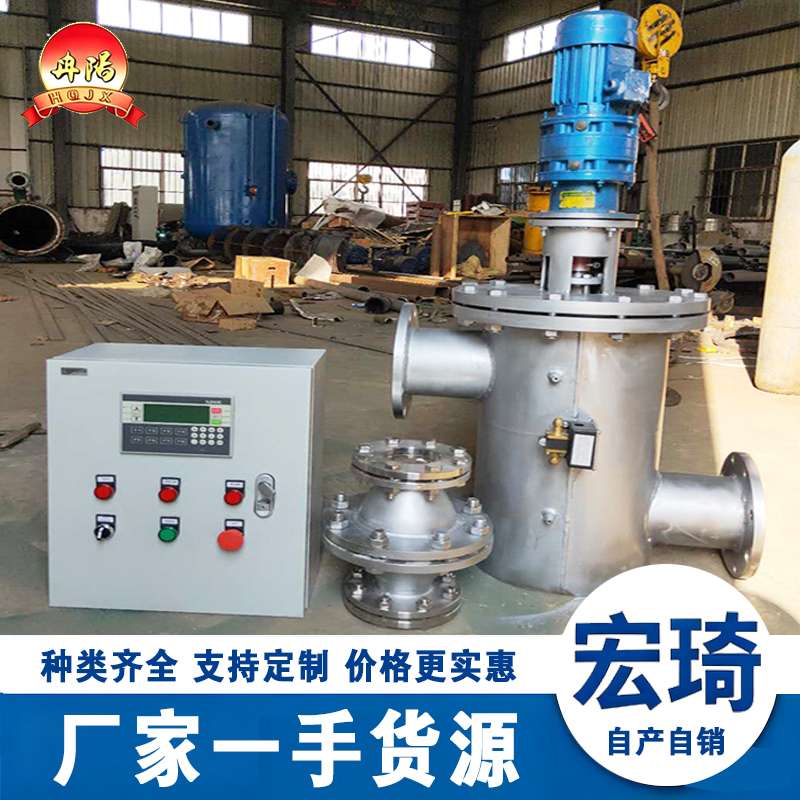

      全自动滤水器的控制是通过PLC控制箱实现，它具有以下功能：

      1、定时清污：用户可按运行情况，在0-9999小时内任意设置定时清污时间，当达到设定时，电动装置启动，排污阀开启，全自动滤水器便清污、排污。

      2、差压清污：用户可按自己的要求，整定差压清污的差压值，当滤水器进、出水口的差压值高出设定值时，滤水器实现清污、排污工况。

      3、现地手动清污：控制箱上有手动清污按钮，按下时滤水器便实现手动清污、排污工况。

      4、自检功能：控制箱还有差压过高报警，电机故障报警、排污阀故障报警功能。

四、全自动滤水器技术参数：

      1、公称压力：1.0MPa1.6Mpa；

      2、工作电源：380VAC 50Hz；

      3、工作介质：水；

      4、压力损失：0.11Mpa；

      5、过滤精度：0.1-6mm；

      6、反冲流量：小于总流量的20%；

      7、全自动滤水器及排污阀法兰标准:GB9119-2000；

五、全自动滤水器规格型号：
