片式消声器

片式消声器属于矩形风道阻性消声器，通风降噪领域应用广泛的标准消声设备，常用于矩形通风管道、风机进出口风道。

一、片式消声器产品概述

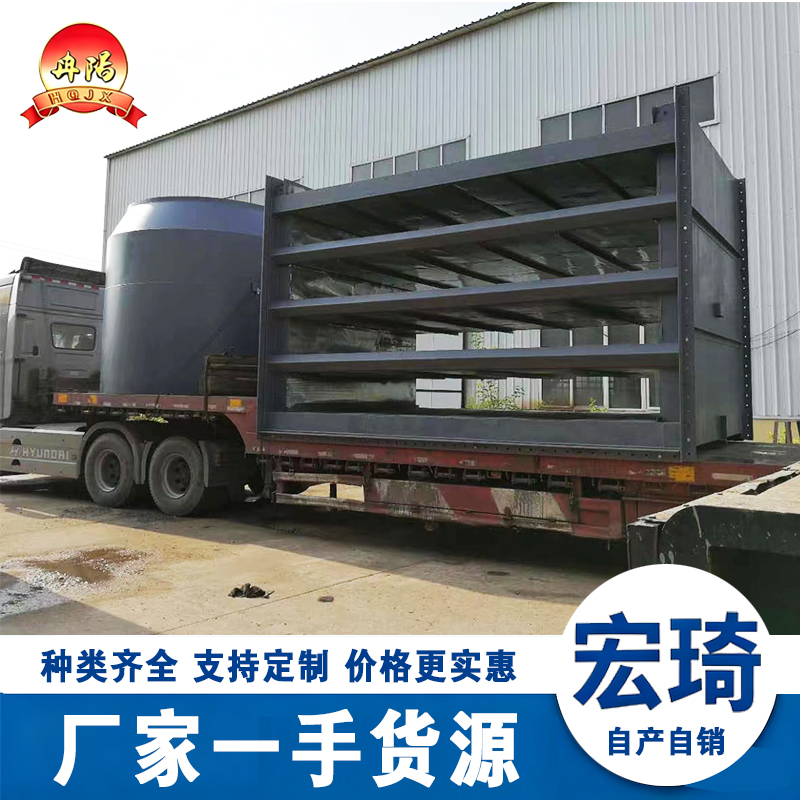

片式消声器壳体为矩形，内部由多片平行布置的消声片（吸声片）和中间气流通道交替组成；气流在消声片之间的通道流过，声波被消声片内多孔吸声材料吸收，衰减风机空气动力噪声。可单节组装，多节串联可提高降噪量，规格可非标定制。

二、片式消声器工作原理

消声片内部填充阻燃吸声材料，表面带穿孔护面板；当气流携带噪声穿过片间通道时，声波透过穿孔板进入吸声材料，声能转化为热能消耗，主要衰减中高频噪声。

消声片厚度、片距、消声器长度决定降噪量和压力损失。消声片越厚、设备越长，降噪越好，但阻力会相应增大。

三、片式消声器结构组成

1.外壳：碳钢防腐/镀锌板/不锈钢，矩形箱体，法兰连接；室外型做防雨防腐。

2.消声片：金属穿孔护板，内部填充阻燃离心玻璃棉，B1级防火；潮湿工况可做防水包裹。

3.支撑框架：型钢固定消声片，防止振动、变形。

4.进出口法兰，配套密封垫片；长设备可分段制作现场拼接。

四、片式消声器主要技术参数

消声量：单节10～25dB(A)，多节串联可至30dB(A)及以上

压力损失：根据风速、片距设计，常规80～150Pa

适用介质：空气；可定制耐高温、防潮、轻度含尘版本

适用温度：常规20℃～200℃

防火等级：吸声材料B1级阻燃

五、片式消声器产品特点

1.结构紧凑，占地小：相比矩阵（阵列式）消声器，同等降噪量下截面尺寸更省空间，成本更低。

2.标准化程度高，生产周期短，是通风工程常规选型。

3.降噪灵活：可通过增减片数、调整消声片厚度、增加节数调整降噪指标。

4.模块化拼装，单节独立，多节串联使用；运输安装方便。

5.缺点：高风速下相比矩阵式更容易产生气流再生噪声；平板消声片高速气流下有轻微振颤风险。

六、片式消声器适用范围

离心风机、轴流风机矩形进出口风道

厂房通风、除尘系统、空调通风管道

电厂、化工、焦化辅助通风风道降噪

地下室、机房排风管道噪声治理

七、片式消声器选型参数（订货提供）

1.风道截面尺寸、风量、设计风速

2.介质温度、含尘、潮湿情况

3.目标降噪量

4.系统允许压力损失

5.壳体材质、室内/室外安装

八、片式消声器安装与维护要点

1.进出口配柔性软接头，隔断风机振动，防止壳体共振。

2.前后保留足够直管段，保证气流均匀进入消声段。

3.粉尘环境，定期检查消声片表面积灰，积灰会降低降噪效果。

4.禁止超设计风速运行，避免再生噪声和消声片抖动损坏。

九、片式消声器技术协议精简版

片式消声器为矩形风道阻性消声设备，壳体内设置多组平行消声片，气流在消声片通道内流过，利用消声片内吸声材料吸收风机中高频空气动力噪声；产品结构紧凑、模块化组装，可多节串联提升降噪量，适用于各类矩形通风风道及风机进出口降噪，满足环保噪声控制要求。

十、片式消声器VS矩阵（阵列式）消声器

片式消声器：平行平板消声片，体积紧凑、造价低；适合常规风道，高风速再生噪声偏大。

矩阵式（阵列式）消声器：圆柱消声柱，流线型好，阻力更低、再生噪声小；多用于超大截面风道（空冷岛、隧道），造价更高。
