热力除氧器

2017/9/21 15:49:18 字体:  浏览 180




   热力除氧器(旋膜除氧器)是一种新型热力除氧装置,它能除去热力系统给水中的溶解氧及其他气体,防止热力设备的腐蚀,是保证电厂和工业锅炉安全运行的重要设备。

    热力除氧器是一种最新型热力式除氧器,可用于定压,滑压,负压等方式运行,具有允许入口水溶氧量高,入口水温低,补给水量大等特点适用与各类电站锅炉,工业锅炉给水及热电厂补给水等用水的除氧。

一、 热力除氧器具有以下优点:

1、除氧效率高,给水含氧量合格率100%。大气式除氧器给水含氧量应小于15цɡ/L,压力式除氧器给水含氧量应小于7цɡ/L。

2、运行稳定,无震动。可适用于负压启动、滑压运行,减免了启动和运行中的人工繁杂调节操作。

3、适应性能好,对水质、水温要求不苛刻等优点外,且可短期超出力50%左右运行。

4、排汽量小,耗能少。

二、热力除氧器结构及原理

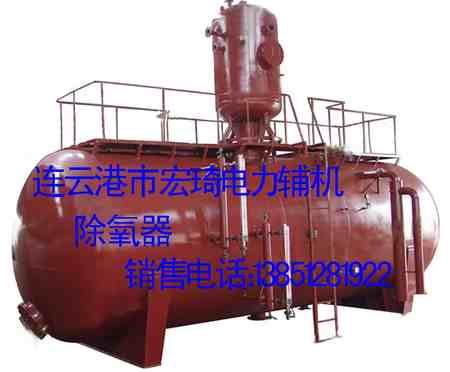

    热力除氧器的结构是由除氧头和水箱组成。除氧头的结构由外壳、旋膜器组、水篦子、液汽网、蒸汽分配盘、汽水分离器六大部分组成。水箱由主体及附件组成。

1、外壳:是由筒身和冲压椭圆形封头焊制成。  附图说明

2、膜器组:由水室、起膜管、凝结水接管、补充水接管组成。起膜管、下水管材料均由不锈钢制造,常年运行无需检修,也是旋膜式除氧器主要部分,98%的氧由此除去。

3、淋水篦子:经起膜段除氧的给水及由疏水管引进的疏水在这里进行减流二次分配,使水呈均匀淋雨状下落,从而保护其下部液汽网。水篦子空间面积不小于总截面的50%,不锈钢结构,常年运行无需检修。

4、填料液汽网:是由相互间隔的扁钢带及一个圆筒体,内装两层高度特制的O型0.3mm不锈钢扁丝网,给 水在这里与二次蒸汽充分接触,加热到饱和温度并进行深度除氧,以保证除氧水中含量。

5、蒸汽分配盘:主加热蒸汽由此接进,规则均分型结构能很好保证加热质量,使加热蒸汽呈现均分状态其在无节流工况下上升加热软化水,达到饱和温度下工作除氧。

6、汽水分离器:由不锈钢填料组成内网,外壳设计为通气型结构,能有效的将排氧时的汽带水分离回流,是排汽不带水的必不可少部件。

7、水箱:是由筒身和冲压椭圆形封头焊制成,内部设置加强圈,底座固定在预制的工作台上,一端固定,另一端为安装膨胀滚体装置。水箱上设有检修人孔、安全阀接管口、排水口、再沸腾管口、水封筒口、水位计接口、压力表口、温度表口、用水口等。
