别名：矩阵式消声器、柱状阵列消声器；属于大风量风道用阻性消声设备，多用于大截面风道、大型轴流风机、空冷岛、隧道、厂房送排风系统。内部由多根圆柱形消声柱按矩阵方式排列，区别于平板结构的片式消声器。
一、阵列式消音器产品概述

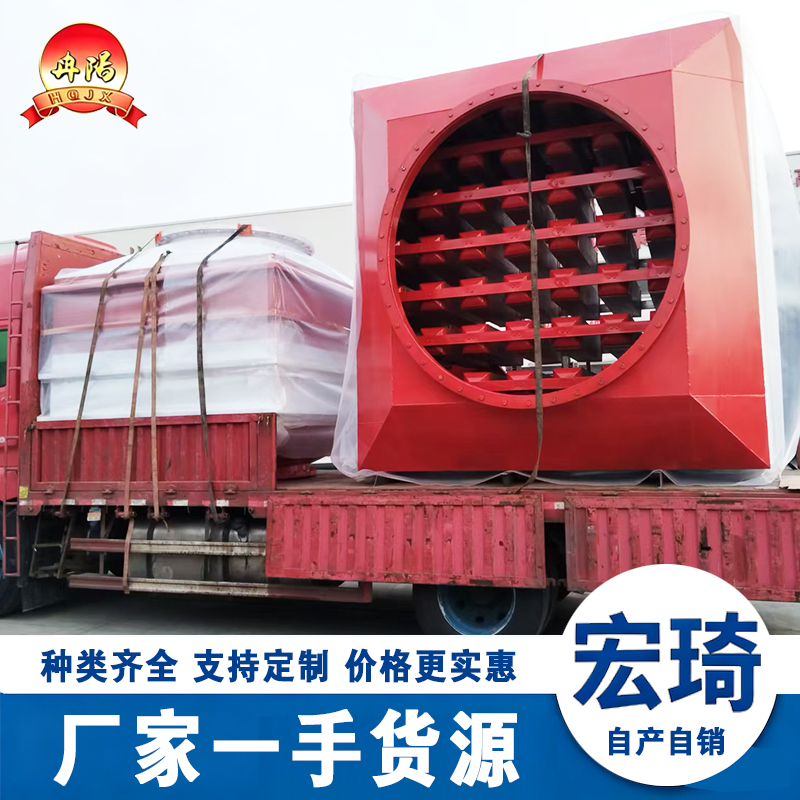

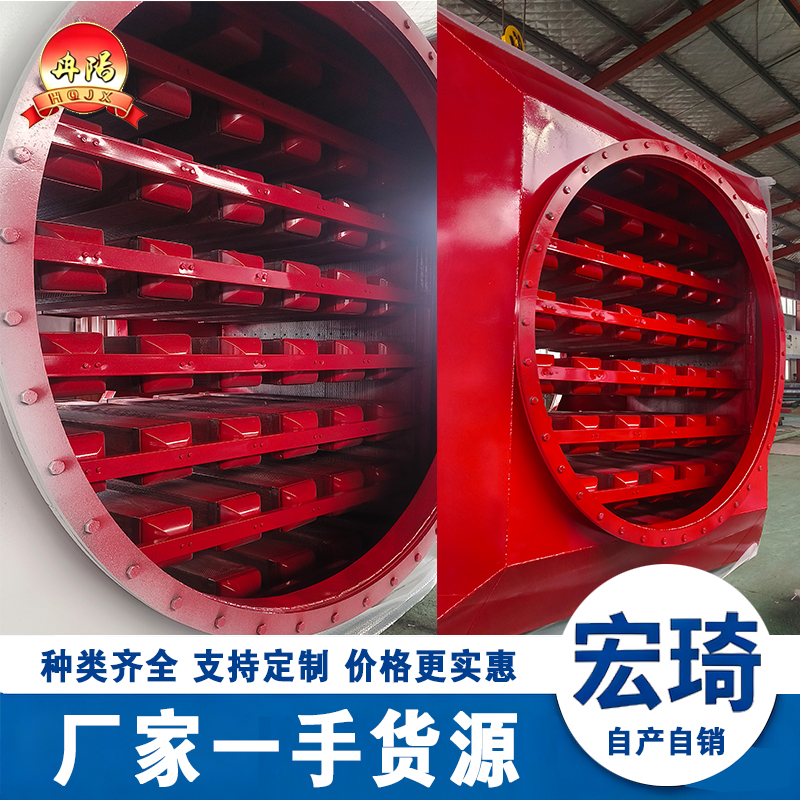

阵列式消音器由壳体、多组独立圆柱消声单元（消声柱）、固定支架组成。众多消声柱在风道横截面上呈阵列排布，气流从消声柱之间的通道穿过，利用消声柱表面多孔吸声材料吸收气流噪声。适合大截面、大风量、低压降工况，是大型通风降噪优选设备。
二、阵列式消音器工作原理
气流穿过阵列排布的消声柱间隙，风机产生的空气动力噪声入射到消声柱外壁的多孔吸声层，声能转化为热能被吸收；主要衰减中高频噪声，相比普通片式消声器，在同等阻力条件下低频降噪性能更好，气流分布更均匀，不易产生气流再生噪声。
三、阵列式消音器核心特点
1.通流能力大，压力损失低
圆柱阵列结构流线型好，气流绕流平滑，再生噪声小，适合超大截面风道，满足大风量系统低阻力要求，不会明显增加风机能耗。
2.降噪性能稳定
降噪量一般15～30dB(A)，针对风机中高频噪声效果突出；可通过增减消声柱数量、调整消声柱长度来调整降噪指标。
3.结构强度高，抗气流冲击
圆柱消声单元力学性能优于平板消声片，不易变形、不易振颤，适合高流速风道。
4.模块化组装，安装检修方便
消声柱为独立单元，可单独拆卸更换；现场模块化拼装，便于运输、吊装。
5.可适配不同工况
常温洁净空气：壳体碳钢防腐，消声柱填充离心玻璃棉，外包护面；
潮湿、少量粉尘工况：选用防水护面、防尘结构；
高温/腐蚀环境：壳体及护板可选用不锈钢，配套耐高温吸声材料。
四、阵列式消音器适用场景
大型轴流风机进出口风道、空冷岛排风机降噪
隧道通风、地铁风道、电厂厂房大面积送排风
化工、焦化、冶金大型通风系统大截面风道降噪
五、阵列式消音器选型关键参数
1.风道截面尺寸、风量、风速；
2.介质温度、含尘量、湿度；
3.目标降噪量；
4.系统允许压力损失；
5.壳体材质、安装形式（室内/室外，室外需增加防雨防腐）。
六、阵列式消音器技术协议精简版（直接复制）
阵列式消音器（又称矩阵式消声器），由多根圆柱消声单元阵列布置构成，为大风量风道阻性消声设备；气流流经消声柱间隙，吸收风机中高频空气动力噪声；设备具有压力损失小、气流再生噪声低、结构强度高、模块化拆装等特点，适用于大型轴流风机、空冷岛、隧道等大截面通风风道，降低风机运行噪声，满足环保噪声控制要求。
七、阵列式消音器简单对比
阵列式（矩阵式）消音器：圆柱消声柱，大风道、低再生噪声、空冷岛/隧道常用
片式消声器：平板消声片，常规风道，体积更紧凑
风机阻抗复合消音器：管道式，中小口径，兼顾高低频噪声
反应釜放空消音器：放空喷射型，重点控制背压，安全阀排气使用。
