矩阵式消声器（阵列式消声器）产品说明书
 |
 |
执行标准：HJ25232012《环境保护产品技术要求 通风消声器》、GB50243《通风与空调工程施工质量验收规范》、GB/T 20431《声学 消声器测量》

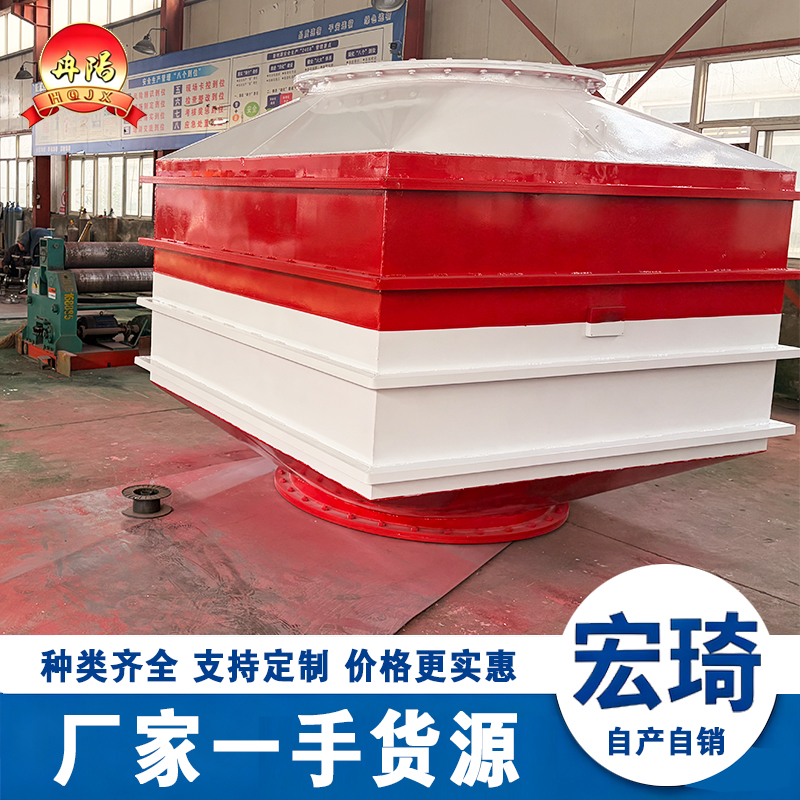

1. 矩阵式消声器产品概述
矩阵式消声器为大风量矩形风道阻性消声设备，由外壳体、多根独立圆柱消声柱、支撑固定框架、进出口导流组件组成；消声柱在风道截面呈矩阵阵列排布，气流在消声柱之间通道流过，吸收风机空气动力噪声，主要用于大型轴流风机、空冷岛、隧道、厂房大面积通风降噪工程，适合大截面、大风量、低压降工况，在同等阻力条件下，低频降噪优于传统片式消声器，气流再生噪声更低。
2. 矩阵式消声器工作原理
气流进入消声器，在矩阵排列的消声柱间隙流动；风机产生的中高频噪声入射至消声柱穿孔护面，声波进入柱内高密度阻燃吸声材料，声能转化为热能耗散，实现噪声衰减。消声柱两端设置流线型导流头，优化流场分布，降低气流扰动，减少再生噪声产生。可通过调整消声柱长度、柱间距、填充材料，匹配不同噪声频谱与降噪指标。

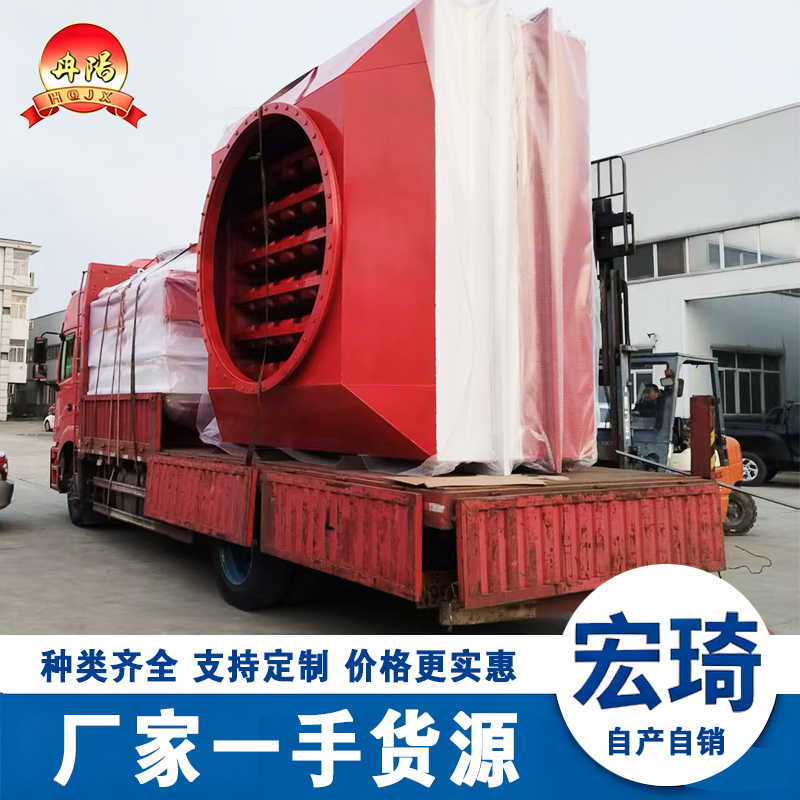

3. 矩阵式消声器结构组成
1. 壳体：碳钢（防腐喷漆）/ 镀锌板 / 304/316L 不锈钢；矩形结构，法兰连接，室外型增设防雨防腐层。
2. 消声柱单元：圆柱型独立模块化单元，冲孔金属护壳，内部填充阻燃离心玻璃棉；潮湿、粉尘工况可选用防水护面。
3. 支撑框架：型钢支架，固定全部消声柱，抗气流冲击，防止单元振动。
4. 导流头：消声柱进出口流线导流端，优化气流，降低阻力与再生噪声。
5. 法兰：与风道对接，配套密封垫片。
4. 矩阵式消声器主要技术参数
消声量：15～30dB(A)（A 计权插入损失）
压力损失：≤120Pa（按风速定制，低阻设计）
适用介质：常温空气，可定制耐高温、防潮、轻度含尘版本
介质温度：常规 20℃～200℃（高温型可定制）
截面形式：矩形，按风道尺寸非标定制
吸声材料：阻燃离心玻璃棉（容重 48～64kg/m³），满足防火 B1 级
安装方式：水平安装 / 立式吊装
5. 矩阵式消声器产品特点
1. 阻力低、再生噪声小
圆柱流线结构，气流绕流平顺，相比传统片式消声器，相同降噪量下风阻更小，风机电耗增加少，适合超大流量风道。
2. 结构强度高，抗振性能好
圆柱消声单元力学稳定性优于平板消声片，高流速下不易变形、震颤，长期运行不易损坏。
3. 模块化结构，检修维护方便
消声柱为独立单元，可单独拆卸更换；设备可工厂分段预制，现场拼装，便于运输与吊装。
4. 适配工况广
可根据现场环境选择碳钢、不锈钢壳体；潮湿、含尘环境可做防水防尘护面，防止吸声材料受潮失效。
5. 频谱适配性强
中高频降噪效果优良，低频性能优于普通片式消声器，适配大型轴流风机宽频噪声。
6. 矩阵式消声器适用范围
电厂空冷岛排风机、大型轴流送 / 引风机进出口风道降噪
隧道、地铁大截面通风风道降噪
冶金、焦化、化工大型厂房通风系统
冷却塔排风、大型机房通风降噪工程
7. 矩阵式消声器安装要求
1. 消声器进出口宜设置柔性软接头，阻断风机振动传递，避免壳体共振。
2. 消声器前后预留直管段，保证气流均匀进入消声段，提升降噪效果。
3. 室外安装壳体做防腐、防雨处理；含尘工况定期开盖检查消声柱积灰。
4. 吊装时受力点为设备壳体框架，禁止直接提拉消声柱单元。
8. 矩阵式消声器选型参数（订货需提供）
1. 风道截面尺寸、风量、设计风速
2. 介质温度、含尘量、湿度
3. 目标降噪量 dB (A)
4. 系统允许大压力损失
5. 壳体材质、室内 / 室外安装
6. 连接方式、法兰标准
9. 矩阵式消声器维护与保养
1. 定期巡检，检查壳体焊缝、法兰有无漏风，消声柱有无松动。
2. 粉尘工况，定期清理表面积灰，防止堵塞护面孔板，避免降噪性能下降。
3. 发现消声柱破损、吸声材料脱落，可单独更换对应消声单元，无需整台更换。
4. 严禁超风速运行，防止产生过高再生噪声与单元损坏。
10. 矩阵式消声器技术协议简短摘录（可直接复制）
矩阵式消声器（又称阵列式消声器）采用多根圆柱消声单元矩阵阵列布置，属于大风量阻性消声设备。气流流经消声柱间隙，吸收风机中高频空气动力噪声；设备具备压力损失小、气流再生噪声低、结构强度高、模块化拆装维护方便等特点。适用于空冷岛、隧道、大型轴流风机大截面通风风道，控制风机噪声，满足环保噪声排放要求。
11. 矩阵式消声器产品区分提示
矩阵（阵列式）消声器：圆柱消声柱，矩形大风道，低再生噪声；
片式消声器：平板消声片，常规中小型风道；
风机阻抗复合消声器：圆形管道式，兼顾高低频噪声；
反应釜放空消声器：喷射放空型，重点控制背压，安全阀末端使用。
