2022/10/12 14:53:40 字体:  浏览 182

电动滤水器|电动滤水器厂家|http://www.jsgysbw.com/news_list.asp?id=16|电动滤水器结构|电动滤水器原理|电动滤水器用途|电动滤水器作用|电动滤水器价格|电动滤水器安装|西安电动滤水器|兰州电动滤水器

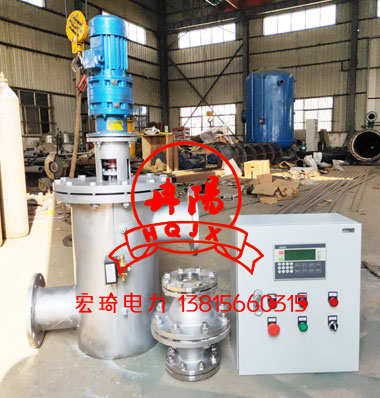

      电动滤水器借鉴德国、以色列等国同类产品技术,结合我国水电站实际情况优化精制而成,其独特二级排污、上腔进水技术的采用,能彻底解决传统滤水器因塑料泡沫、树枝、水草等漂浮物而产生卡塞,糊网问题;以及下端进水方式易将泥沙冲进滤网内腔,至使过滤效果下降、糊网频繁、连续正常工作时间缩短的问题。在电气控制方式上摒除常规逻辑控制,采用PLC可编程控制方式,实现滤水器在线过滤、自动清洗、分级排污的功能。

        电动滤水器www.jsgysbw.com能持续地将江水、河水过滤成适合水电站设备使用的清洁水,以确保水电设备长时间安全可靠的运行。它无论在设计制造技术上还是在实际应用性能上,均超越国内外同类产品。

二、电动滤水器特点:

        1、过滤面积大,压力损失小。

        2、过滤清洁度可根据用户要求制作,从0.5毫米到6毫米。

        3、自动排污可采用差压控制,定时控制,上、下两级排污不同时进行。

        4、排污时,排水量较小,不影响滤水器的正常工作。

        5、滤网采用不锈钢楔形结构,过滤孔为“V”形,使直径与滤网孔径接近的颗粒容易通过,过流能力强,不易卡塞,压力损失小,长期工作不糊网。

        6、过滤元件为数个圆筒滤网沿园周密布,圆筒四周过滤,与目前电站使用的内外双层滤网结构过滤器比较,过滤面积大,效率高,过滤器体积可以做得较小,便于安装,便于维修。

        7、过滤器采用二级过滤、排污机构。过滤器的内置栏污栅能将较大的污物如树枝、泡沫、水草栏住,并由上端排污阀排出。其余的小颗粒物由下端排污阀反冲排出。此外,可根据用户的要求增设双刃强力剪刀,将较大的污物剪碎,由上端排污阀排出。

        8、维修清洗时,无需用起吊设备,只需将电动滤水器上端螺钉松开便可人力将减速机构抬下,将滤网抬出清洗,维护方便。

        9、 实现反冲的减速机构卧式安装,结构紧凑,输出力矩大,电机防护等级高,使用寿命长。

        10、两个排污阀采用电动阀门。

        11、电气控制采用PLC控制。

三、电动滤水器工作原理:

        电动滤水器是由滤水器本体、自清洗机构、二级排污系统以及PLC控制箱组成。电动滤水器进、出水口之间有一拦污栅板3,拦污栅板上开有数个Φ20--50mm的通孔(此孔起栏污栅作用,孔径可据水电站所在流域的水质情况定),滤水器的过滤精度从6毫米到0.1毫米,可按不同用户要求设计制造。

        工作时,取自自然的江水、河水由滤水器上腔进水口进入,水中的塑料泡沫、树枝、水草以及直径大于隔板栏污栅孔径的颗粒留在电动滤水器上腔,并由上排污阀排出。较为清洁的水经导流管流至下腔,水到下腔后,一些沙粒可沉到底板沉沙室内,沙粒可由冲排泥沙出口排出。下腔的水从下隔板的孔流入V形楔式不锈钢过滤网管,过滤后的清洁水从滤水器中间的出水口流出。

        电动滤水器在线工作时,压力损失很小,漂浮物从上端排污口定时排出;当滤网表面积聚杂物时,电动滤水器进、出水口会产生压差,当差压值达到自反冲设定值时,差压开关动作,电动减速装置1和上排电动污阀,下排污电动阀先后得电,排污阀与大气相通,经过过滤的水,在差压作用下对滤网反冲,将附着在滤网上的污物冲出,并由下腔排污阀将污物排出。排污时,上、下两排污阀不能同时进行,下排污电动阀可优先动作。

        DN100以下小口电动滤水器采用单过滤结构,取消了上排污功能,其它部件工作原理与双排污结构原理相同。

       电动滤水器的控制是通过PLC控制箱实现,它具有以下功能:

        1、定时清污:用户可按运行情况,在0-9999小时内任意设置定时清污时间,当达到设定时,电动装置启动,排污阀开启,电动滤水器便清污、排污。

        2、差压清污:用户可按自己的要求,整定差压清污的差压值,当滤水器进、出水口的差压值高出设定值时,滤水器实现清污、排污工况。

        3、现地手动清污:控制箱上有手动清污按钮,按下时滤水器便实现手动清污、排污工况。

        4、自检功能:控制箱还有差压过高报警,电机故障报警、排污阀故障报警功能。

四、电动滤水器技术参数:

        公称压力:1.0MPa1.6Mpa;

        2、工作电源:380VAC 50Hz;

        3、工作介质:水;

        4、压力损失:0.11Mpa;

        5、过滤精度:0.1-6mm;

        6、反冲流量:小于总流量的20%;

        7、电动滤水器及排污阀法兰标准:GB9119-2000;

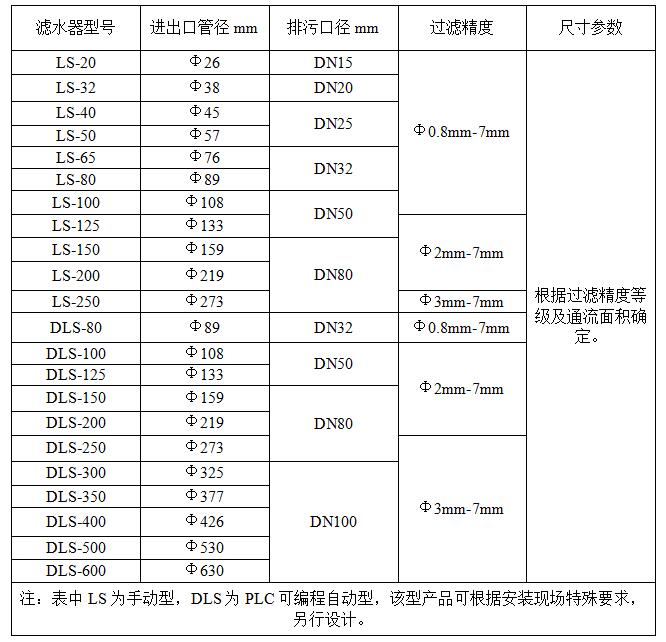

五、电动滤水器规格型号:
