胶球清洗系统与发射清洗冷凝管用胶球器分析

      影响电厂热循环效率高低的关键之一是冷端换热设备运行性能,而作为冷端换热设备的凝汽器性能的优劣主要由其冷凝管的清洁度决定。凝汽器的冷凝管内表面经常由于泥沙和杂物的沉淀以及水生生物的附着使其传热效率降低,影响汽轮机机组的热经济性,降低运行效率和产能,增加成本。另外,这些沉淀物和附着物还会引起冷凝管腐蚀、管口生物堵塞及冷却设备端差上升等现象。

      现在普遍使用具有自动清洗功能的胶球清洗器对冷凝管进行清洗。胶球清洗器的发射系统用于发射清洗冷凝管用的胶球,是胶球清洗器的关键组成部分。现有胶球清洗器的发射系统的基本工作原理是:将胶球从装球室手孔中投入系统,胶球被胶球泵送入冷却水入口管内,并随水流进入凝汽器水室,扩散后的胶球均匀分布在冷凝管中,以完成对冷凝管的清洗工作。目前所用的胶球清洗器的发射系统普遍存在以下问题:

      (1)与管端接触的胶球数量约为3%,能被清洗的管子基本集中在中部35%左右的区域,大部分区域无法被清洗到;

      (2)需频繁更换胶球;

      (3)耗费能源相对较多。

      胶球清洗器的发射系统,该胶球清洗器的发射系统用于发射清洗冷凝管用的胶球,该胶球清洗器的发射系统能提高胶球的发射效率和对冷凝管的覆盖率,从而提高胶球清洗器对冷凝管的清洗效率和效果。

胶球清洗器的发射系统,其包括:

      储液器,其内承装有液体,储液器上具有入口;装球室,其内具有容置胶球的腔体连通管路,其与装球室连通,并自装球室延伸至储液器内的液体液面以下;进球管路,其与装球室连通;出球管路,其与装球室连通;压力介质供给装置,其通过管路与储液器的入口连接,以向储液器内输送压力介质。

      胶球清洗器的发射系统工作时,其出球管路与被清洗的冷凝管连通,其通过出球管路将装球室内的胶球发射至冷凝管中从而完成对该冷凝管的清洗工作,并通过其进球管路将胶球返回至装球室。本实用新型的胶球清洗器的发射系统通过压力介质供给装置在一时间段内以一足够的流量向储液器内输送压力介质,以使该压力介质在储液器内建立起足够的压力,该压力使得储液器内的液体以一足够的流速通过连通管路、装球室及出球管路终到达冷凝管,装球室内的胶球在液体的冲击下获得足够的动能,从而扩散至冷凝管的绝大部分管路中。

      胶球清洗器的发射系统由于采用了上述方案,使得胶球能获取扩散至冷凝管的绝大部分管路所需的足够的动能,从而提高了胶球对冷凝管的覆盖率,进而提高了胶球清洗器对冷凝管的清洗效果;同时,由于胶球能一次性获取足够的动能,且采用了一次性大剂量发射胶球,胶球发射量占单流程冷凝管数量的60%,从而不需要连续长时间地输送压力介质,保证胶球的发射数量,提高了胶球与管端的接触概率,进而提高了胶球清洗器对冷凝管的清洗效率。

      胶球清洗器的发射系统中,压力介质供给装置为压缩空气系统。胶球清洗器的发射系统中,压力介质供给装置为高压水系统。胶球清洗器的发射系统中,压力介质供给装置与储液器入口之间的管路上设有阀,该阀与控制器连接。

      控制器通过对阀的控制,实现对压力介质供给装置输送压力介质的关断的控制,以及输送时间和输送流量的控制,从而实现对于压力介质在储液器内建立的压力的控制。胶球清洗器的发射系统中,进球管路上设有一止回阀。该一止回阀只允许进入装球室的胶球通过。胶球清洗器的发射系统中,出球管路上设有二止回阀。该二止回阀只允许进入冷凝管的胶球通过。

      胶球清洗器,胶球清洗器的发射系统。该胶球清洗器使用时,其出球管路与被清洗的冷凝管连通。胶球清洗器的发射系统与现有胶球清洗器的发射系统相比具有以下优点和有益效果:

      1)胶球清洗器的发射系统一次性发射,且发射出的胶球可覆盖到绝大部分冷凝管,提高了胶球的发射效率和对冷凝管的覆盖率;

      2)无需频繁更换胶球;

      3)无需不间断的重复发射来保证一定数量的冷凝管得到清洗;

      4)无需为不间断运行耗费能源;

      5)避免了胶球清洗器的发射系统对胶球的切割损坏现象;

      6)通过控制器控制压力介质供给,提高能源的利用率。

      胶球清洗器由于采用了上述胶球清洗器的发射系统,同样具有上述优点和有益效果,提高了胶球清洗器对冷凝管的清洗效果和清洗效率,节约了能源。

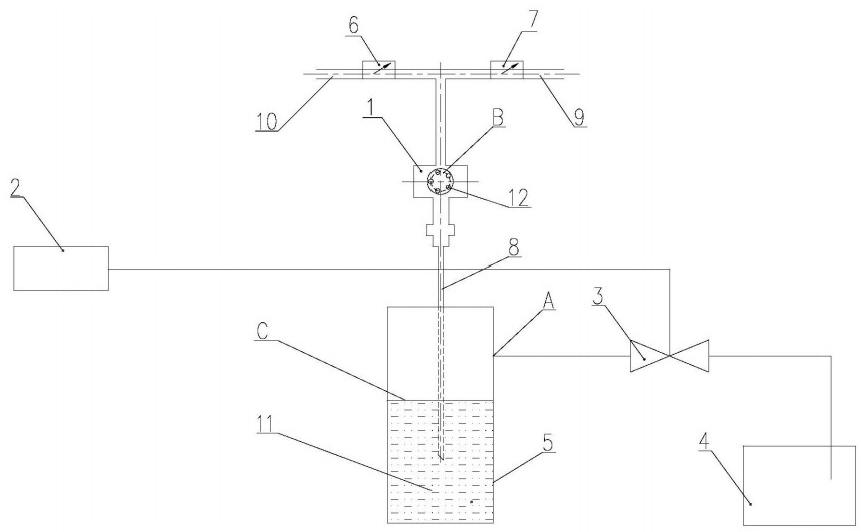

结构示意图。
