冷凝器自动在线胶球清洗系统运行图分析

冷凝器自动在线胶球清洗系统（如胶球清洗系统、刷式清洗系统等）的运行图分析通常涉及对其工作原理、运行流程、关键参数及故障监测的解读。以下是对此类系统运行图的分析框架和关键点：

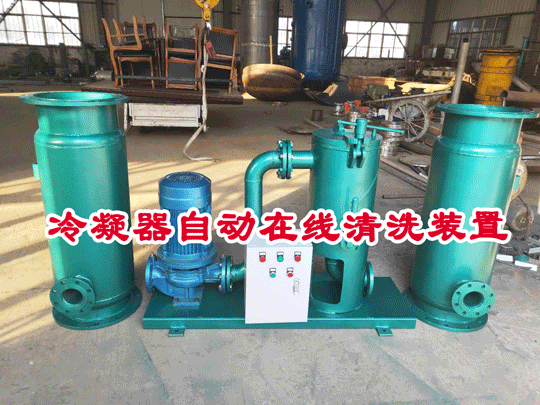

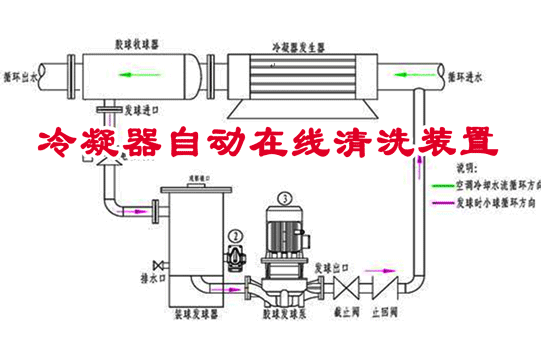

1、冷凝器自动在线胶球清洗系统组成与运行图结构

运行图通常包含以下核心模块的交互关系：

清洗装置：胶球发射器/回收器、旋转刷头、喷嘴等。

驱动单元：水泵、电机、阀门等动力部件。

控制系统：PLC/SCADA系统（控制清洗周期、压力、流量等）。

过滤/分离装置：胶球过滤器、杂质分离器。

监测传感器：压力传感器、流量计、温度传感器、胶球计数器等。

图示分析重点：

清洗介质的流动路径（如水流、胶球路径）。

控制信号的传递逻辑（如启动/停止清洗的触发条件）。

各组件之间的协同关系（如阀门开闭与水泵联锁）。

2、冷凝器自动在线胶球清洗系统运行流程图分析

典型的自动清洗流程可分为以下几个阶段：

启动阶段：

系统自检（传感器状态、阀门位置、过滤器压差）。

预清洗条件判断（如冷凝器进出口温差是否超标）。

清洗执行阶段：

胶球发射/回收循环（或刷头旋转清洗）。

水流驱动清洗介质对冷凝管壁进行物理冲刷。

终止阶段：

清洗完成后的胶球回收率监测。

系统复位，等待下一周期。

关键参数监测：

压差变化：冷凝器进出口压差反映污垢堵塞程度。

胶球回收率：回收率低于阈值可能表明胶球破损或管道泄漏。

温度/流量曲线：清洗前后换热效率的对比（温差降低表明清洗有效）。

3、冷凝器自动在线胶球清洗系统故障诊断与运行异常分析

通过运行图可识别以下典型问题：

清洗效果下降：

原因：胶球磨损、水流量不足、清洗频率不合理。

图示表现：冷凝器温差未显著降低，或压差持续升高。

胶球回收异常：

原因：过滤器堵塞、阀门故障、回收泵功率不足。

图示表现：胶球计数器数值异常，或系统报警提示“回收超时”。

控制逻辑错误：

原因：PLC程序故障、传感器信号漂移。

图示表现：清洗周期混乱，或水泵/阀门未按预设时序动作。

4、冷凝器自动在线胶球清洗系统优化建议（基于运行图分析）

调整清洗频率：

根据污垢积累速率（通过温差/压差曲线判断），动态优化清洗周期。

升级过滤系统：

若运行图显示频繁因过滤器堵塞触发报警，需加强前置过滤或采用自清洁过滤器。

传感器校准：

定期检查压力、流量传感器的精度，避免数据失真导致误判。

能耗分析：

对比清洗阶段与非清洗阶段的泵功耗，优化清洗时间以减少能耗。

5、冷凝器自动在线胶球清洗系统案例分析

假设某冷凝器在运行图中显示以下特征：

现象：清洗后温差仅下降1℃，胶球回收率从95%降至80%。

分析：

胶球磨损或尺寸不匹配，导致清洁力度不足。

可能伴随过滤器压差升高，需检查滤网堵塞情况。

解决：

更换胶球，调整发射压力；

清洗或更换过滤器。

冷凝器自动在线胶球清洗系统通过运行图分析，可将抽象的运维问题转化为可视化的参数变化和逻辑关系，快速定位故障根源并优化系统性能。实际应用中需结合历史数据对比和现场工况（如水质、环境温度）进行综合判断。
