胶球清洗,凝汽器胶球清洗装置系统调试说明?

2022/11/2 13:35:15 字体:  浏览 171

胶球清洗,凝汽器胶球清洗装置系统调试说明?


   胶球清洗,凝汽器胶球清洗装置系统调试说明?→了解胶球清洗运行概况→胶球清洗设备规范、特性参数→胶球清洗调试前必须具备的条件→胶球清洗调试项目及工艺→胶球清洗控制验收的技术标准→胶球清洗安全措施等。含有胶球清洗系统图→胶球清洗辅机及辅助系统试转报告单→胶球清洗系统试运工器具计划表→胶球清洗系统试运备品材料计划表。

    1概述

聊城发电厂一期(2*600NW) #1机组凝汽器,为保证其热交换效率,配备了

一-套胶球清洗装置。它由装球室、收球网、胶球泵及差压测量控制系统、阀门、

胶球等组成。


    2胶球清洗装置www.jsgysbw.com规范、特性参数

收球网

型号:

SL2200

工作压力: 0.4Mpa

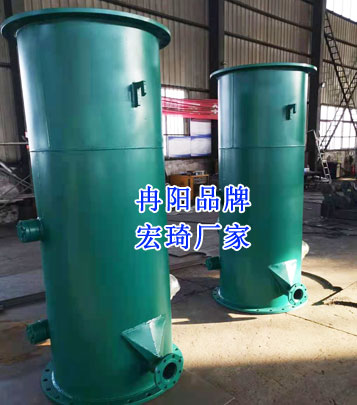

装球室

型号:

ZQ47

工作压力:0. 4Mpa.

胶球清洗泵

型号:

125JQ--27

流量:

108t/h

扬程:

27m

    3胶球清洗装置www.jsgysbw.com调试前必须具备的条件


3.1设备及系统安装结束,安装记录及技术资料齐全;


3.2本系统涉及到的循环水系统管道经验收合格,与本系统相连的而不属于此调

试范围内的系统能有效的隔离。


3.3胶球清洗系统中的就地表计按要求安装到位;


3.4胶球清洗系统中电动阀门经验收合格,手动阀门开关灵活;


3.5胶球清洗收球网验收合格;


3.6确认胶球泵润滑油加好;


3.7确认胶球泵转动部件盘动平滑;


3.8电动机单独试转合格,旋转方向正确;


3.9循环水系统试转结束,能正常投运;


3.10胶球清洗系统设备的热工信号及联锁保护校验合格;


3.11胶球清洗泵程控盘静态调试结束,电气信号、联锁及保护能正确良好。

4胶球清洗装置调试项目及工艺


4.1胶球清洗泵试转


4.1.1确认循环水系统已投运;


4.1.2检查系统及设备放空气门冒水后关闭;


4. 1.3泵与电机转子盘动灵活无卡涩等异常情况;


4.1.4测量电机绝缘合格后送电;


4.1.5确认收球网在运行位置;


4.1.6与主控取得联系分别短暂启动A、B胶球泵几秒钟,检查其动态效应,如

声音特性:有无异常、声响;振动情况(泵的轴承振动),仪表功能,惰走特性

(惰走时间),及相关系统有无泄漏点;


4. 1.7在上述启动过程中未发现任何不正常,则等转子停转后,重新启动,开始

试运转;


4.1.8试运转期间记录泵进出口压力、电流、轴承温度及振动;


4.1.9胶球泵试运原则为2小时,视情况而定试运转结束。


4.2胶球清洗装置调试(电气部分)


4.2.1 由仪控业设置程序;


4.2.2设定胶球清洗时间为20分钟,收球时间为15分钟,清洗周期为24小时;


4.2.3设定胶球系统反冲洗压差值为(收球网前后差压>0.05Mpa 反冲洗报警,

差压>0.07Mpa事故反冲洗报警。


4.3胶球清洗系统调试


4.3.1 胶球手动清洗方式


4.3. 1.1确认系统完整、仪表齐全、执行机构灵活、电机绝缘良好;


4.3.1.2确认收球网在收球位置以及装球室的收集阀在关闭位置;


4.3. 1.3打开装球室上部盖板加入1000只浸泡过的胶球,关好盖板充水放尽空

气;


4.3.1.4按”手动”按钮确认”手动”方式运行;


4.3.1.5确认胶球泵进出口门全开,启动胶球泵,观察泵出口压力、电流正常。


4.3.1.6按下“在线”按钮,延时期10秒后,收球阀自动开启。


4.3.2胶球清洗手动收球方式


4.3.2.1按下”收球”按钮确认装球室收球阀关闭,此时胶球泵仍在运行;


4.3.2.2收球15分钟后,停运胶球泵,并关闭泵进出口门;


4.3.2.3开启装球室放空气门及放水门放水消压;


4.2.2.4打开上盖,清点胶球,计算合格率。


4.3.3胶球清洗自动方式


4.3.3.1按下”自动”按钮;


4.3.3.2确认收球网在收球位置,装球室收球阀在关闭位置;


4.3.3.3确认胶球泵运行正常,泵进出口门全开;


4.3.3.4系统将按设计好的时间程序运行胶球自动清洗;


4.3.3.5泵启动10秒钟后,装球室收球阀自动开启;


4.3.3.6清洗时间达20分钟后,收球阀自动关闭;


4.3.3.7再过15分钟后,胶球泵自动跳闸;


4.3.3.8关闭泵进出口门,装球室消压放水,清点胶球,计算合格率。


4.3.4收球网自动反冲洗


4.3.4.1按下清洗方式自动按钮;


4.3.4.2确认胶球清洗运行正常,胶球泵运行正常;


4.3.4.3当收球网前后压差>0.05Mpa,20秒后,反冲洗报警声响,装球室收球

阀自动关闭,自动收球开始,15分钟后,胶球泵自动停运;收球网切至反冲洗位

置,直至反冲洗报警消失;报警消失3分钟后,收球网回到收球位置,胶球泵自动

启动,装球室收球阀10秒后开启,系统恢复运行。

4.3.5收球网反冲洗手动方式


4.3.5.1确认收球工作已结束,胶球泵已停运,进出口门己关闭,装球室收球阀

已关闭;


4.3.5.2按下反冲洗按钮,检查收球网切至反冲洗位置,直至报警消失;


4.3.5.3反冲洗结束后,系统恢复运行。


4.3.6胶球事故反冲洗


4.3.6.1当差压高达0. 07 Mpa, 10秒后事故反冲洗报警声响;


4.3.6.2装球室收球阀自动关闭;


4.3.6.3胶球泵跳闸;


4.3.6.4收球网自动切至反冲洗位置,直至报警声响消失;


4.3.6.5反冲洗完毕后,系统恢复运行。


4.4本措施只列出泵与系统试运时主要注意事项,未列入的内容按电厂规程及有

关规定执行。


5控制验收和技术标准

联锁保护及信号:

项目齐全,动作正确.

热工仪表:检验准确,安装齐全

胶球清洗泵:轴承振动≤80微米(合格)≤60微米(优良)

轴承温度: <85°C

电流: 18A

出口压力: 0. 27Mpa

法兰盘根:温度<60"C泄漏正常

装球室及收球阀:操作机构及转动部分灵活

收球率:≥85%(合格) ;≥95%(优良)

管阀系统:严密无泄漏

6胶球清洗安全措施


6.1试运转设备及周围的安全设施已按设计要求安装完毕;


6.2试运转区域禁止危及试运转的施工工作,如必须进行的施工工作,要严格执

行工作票制度; .


6.3现场照明充足,操作检查通道畅通:


6.4试运转现场通讯联络设备齐全。


7胶球清洗组织分工


7.1山东中华聊城发电厂生产技术部是本次调试项目的技术负责单位,负责系统

调试及整个调试工作的协调。


7.2凝汽器胶球清洗系统的调试由山东中华聊城发电厂维护部机、仪、电业以

及运行部共同完成。


7.3山东中华聊城发电厂维护部机、仪、电业各自负责本业设备的调试,有

汽机业总负责;运行部负责设备的运行操作。


7.4生产厂家负责其设备的现场服务,根据合同和技术规范书的要求,指导并配

合试运和调试。
