冷凝器管道清洗海绵橡胶球与金刚砂球质量问题如何选择？
根据冷凝器管道材质、污垢特性及运行工况，冷凝器管道清洗海绵橡胶球与金刚砂球的质量选择需综合以下关键参数和匹配策略：
一、冷凝器管道清洗海绵橡胶球与金刚砂球核心质量参数对比与选用标准

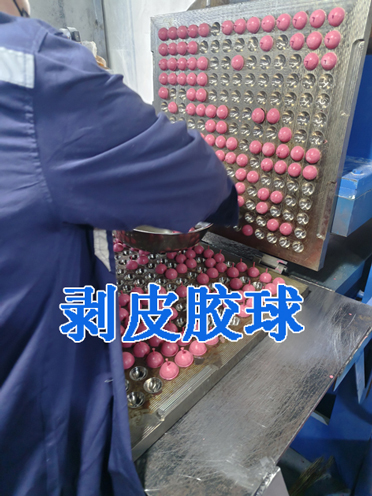

海绵橡胶剥皮球
材质物性要求
密度：湿态比重严格控制在1.00–1.15g/cm3（近水密度），确保球体均匀悬浮于水流中；
力学性能：扯断强度≥16MPa/cm2，伸长率≥550%，永久变形≤10%，保障反复挤压不变形；
寿命指标：连续运行4–6周性能无衰减，老化系数≥0.8。

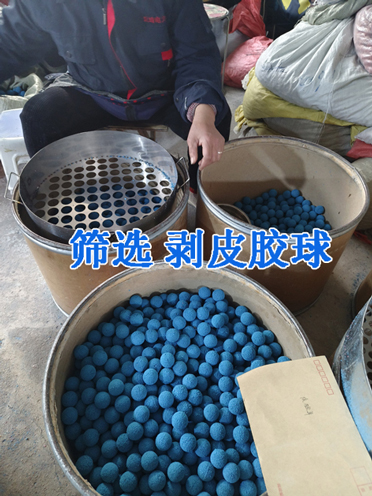

尺寸适配规则
湿态球径需大于管道内径1.0–2.0mm（例如Φ24mm球用于内径Φ23mm管道），过小导致清洗无效，过大易堵管。
磨料特性控制
磨料类型：优先选用氧化铝或碳化硅材质，莫氏硬度≥8.5，避免石英砂损伤管道；
分布均匀性：金刚砂颗粒需嵌合紧密，脱落率≤3%（浸泡震荡测试）。
尺寸与结构限制
湿态球径必须小于管道内径1.0–2.0mm（如Φ22mm球用于Φ24mm管道），防止高速冲刷磨损；
优先选用半包覆型环形结构（仅表层含磨料），比全金刚砂球管道损伤降低40%。
注：金刚砂球单次投运≤48小时，硬垢清除率＞80%后需停用，切换为海绵球维护。
二、冷凝器管道清洗海绵橡胶球与金刚砂球基于管道材质的质量选择策略
管道类型 优先球型 禁用类型 关键质量验证方法
铜管 高弹性海绵剥皮球（硬度40–50Sh） 全金刚砂球 剖切检测气孔贯通率（需＞90%）
不锈钢/钛管 半包覆金刚砂球 劣质硅胶球 磨料浸泡脱落实验（＜3%合格）
环氧涂层管 软质硅化胶球 任何金刚砂球 涂层划痕测试（500次循环无破损）
三、冷凝器管道清洗海绵橡胶球与金刚砂球污垢类型适配与质量缺陷判定
1.生物软垢（藻类、粘泥）
适配球型：选用开孔率＞30%的海绵剥皮球，利用多孔结构吸附剥离软垢；
质量缺陷：若清洗后流量恢复＜95%，提示球体气孔堵塞或回弹性不足。
2.硬质水垢（CaCO、硅酸盐）
适配球型：短期投用80–120目金刚砂球，结垢厚度＞0.5mm时效率＞85%；
质量风险：清洗后管道粗糙度增加＞15%需停用，否则加速二次结垢。
四、冷凝器管道清洗海绵橡胶球与金刚砂球质量现场验证与故障归因
故障现象 质量诱因 改进措施
胶球回收率＜90% 海绵球密度偏差＞0.05g/cm3 更换比重1.05–1.10g/cm3球610
管道划痕/泄漏 金刚砂磨料粒度不均或＞150目 改用分级筛分磨料球（目数差＜10）
球体碎裂（＜1周） 橡胶含胶量＜80%或硫化不足 检测含胶量并强化硫化工艺
五、冷凝器管道清洗海绵橡胶球与金刚砂球经济性优选策略
混合投用方案：
硬垢期：按金刚砂球:海绵球=1:3比例投用，减少管损同时维持清洁度；
维护期：纯海绵球运行，每吨水处理成本降低￥0.8–1.2。
劣质球替代成本：
低价劣质球（单价低30%）导致年更换频次增加2倍，综合成本反超正品球15–20%。
海绵球选高回弹率+精确湿态比重，金刚砂球重在磨料分级+环形包覆设计。铜管/涂层管禁用金刚砂球，不锈钢管硬垢期可短期投用半包覆球，并需定期监测管道粗糙度变化。
