凝汽器胶球清洗装置收球网选型说明

     凝汽器胶球清洗装置收球网选型说明,胶球清洗系统是由胶球清洗装置(收球网、胶球泵装球室等)、胶球管路、阀门及凝汽器等所组成。为保证该系统正常运行,一般都应配装循环水二次过滤系统,叙述此系统。

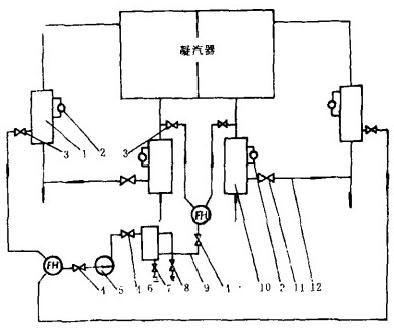

     胶球清洗系统布置方式有两种:一种是单元制,即凝汽器每侧各配装一套胶球清洗系统(见图1),较适于为100MW及以上容量的机组配套;另一种是共用制,即两台收球网共用一台胶球泵和装球室,较适合于为小机组配套使用,如图2所示。

1胶球清洗装置选型

     正确的选型,是保证胶球清洗系统正常运行的先决条件。因此,订货时,须按照技术协议或订货询问单中的要求,将供设计、制造用的有关原始技术资料提供给制造厂家,以便协助用户作好设备选型工作。

1.1收球网

     一代产品为固定型收球网。二代产品为带有上、下收球网板的活动栅格型收球网。随着胶球清洗技术的发展,一、二代产品均已过时。今后设计、制造部门不应再向用户推荐。

1.网后测压点1一导流板3-网前测压点5-轴6-网板

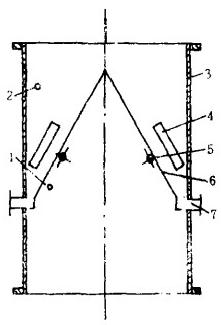

3沿的棚格分流型-SF型收球网示源图

     三代产品有活动栅格分流型收球网(SF型,见图3)、活动栅格漏斗型收球网(SL型,见图1)、活动栅格单板型收球网(SD型,见图5)等收球网。设计合理、结构简单紧凑、操作维护方便、适应性强、使用效果好,是目前该技术领域内的新成果,自80年代中期就开始作为换代产品被广泛推荐使用。

I~3同图34一网板5-轴6一导流翼7-集球箱8一胶球引出管

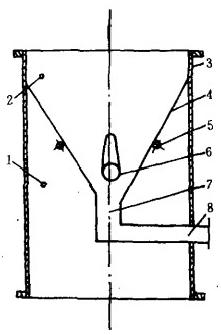

图4活动栅格漏斗-SL型收球网示意图

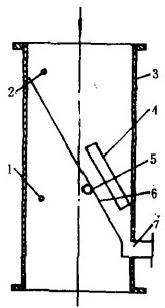

图5沽动栅格单板型—SD型收球网示意图

收球网的选型,主要取决于:

     (1)循环水管公称通径(大管径的用SF型或SL型,小管径的用SD型)。

     (2)凝汽器出口管中循环水流速<与收球网强度、网板夹角、胶球硬度等有关)。

     (3)凝汽器冷却管(以下简称冷却管)内流速(与胶球直径、硬度有关)。

     (4)冷却管公称通径(与网板栅格间距、胶球直径有关)。

     (5),冷却管材质(与胶球品种有关)。

     (6)收球网立式或卧式布置(与操作轴结构形式有关)。

     (7)凝汽器有无逆洗(反冲洗)系统(与收球网强度有关)。
