胶球清洗系统检修工艺规程胶球泵说明

1.1胶球清洗系统概述

电厂#1、#2机组凝汽器胶球清洗系统采用的凝汽器清洗装置,该胶球清洗装置主要由两台125JQ-15型胶球泵,两台EW/800Ⅱ型二次滤网、SF-1800收球网和ZQ-24装球室组成。本胶球清洗系统采用单元制布置(见图65所示),这种布置方式可对凝汽器两侧同时清洗。

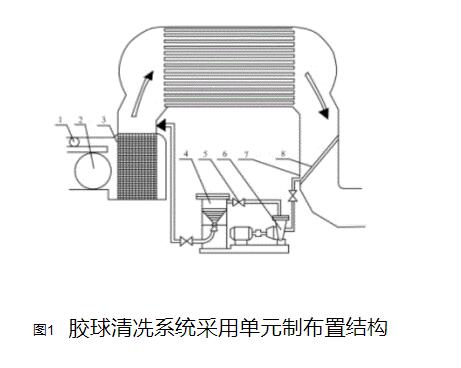

(1、排污阀2、清洗蝶阀3、二次滤网4、装球室5、球阀6、胶球泵7、收球网8、收球网板操作机构)

图1胶球清洗系统采用单元制布置结构

1.2胶球清洗胶球泵检修

胶球泵简介

125JQ—15型胶球输送泵为单级悬臂式离心水泵,用来输送胶球进入凝汽器清洗冷却水管。

技术参数见表31

表1 胶球泵技术参数

序号   名称      单位   内容

1      流量      m3/h    90

2      扬程      mH20    15

3      电机功率  kW      44

4       电压     V       380

胶球清洗检修工艺

1.2.1.1结构简介:如下图:

1.2.1.1.1JQ型胶球输送泵主要零件有泵体、泵盖、轴承室(或托架)、叶轮、轴等,这些零件除轴用优质碳素钢制成外,其余用普通铸铁制成。泵盖与吸入管铸为一体,呈水平方向,出水口根据需要可旋转90°180°270°。泵与电机用牙嵌式联轴器直接连接,从传动方向看时,泵轴为顺时针方向旋转。密封环为铸铁制成,防止水泵中高压水漏回进水部位,磨损后可用备件更换。

1.2.1.1.2泵轴由单列向心球轴承支承,轴承的润滑及冷却由放入轴承室内的润滑油完成。

1.2.1.2检修工艺

1.2.1.2.1解体步骤:

a)拆除对轮保护罩,解开对轮;

a)拆掉电机地脚螺栓,稳开电机,注意保存好地脚调整垫片;

b)拆去与胶球泵连接的管道;

c)拆去胶球泵端盖,油室端盖,封密体压盖,取出盘根;

d)用用工具拆去叶轮紧固螺丝,取出叶轮和键,并将它们放置在用工具盒内;

e)用铜棒或其它工具将转子与轴承一起取出,放置好。

1.2.1.2.2检查清理包括:

a)检查泵的叶泵轮应完好、光洁、无裂纹、严重腐蚀等现象;

b)检查叶轮口环,密封环无严重磨损,无变形,无裂纹等情况。

c)其叶轮口环与密封环的间隙应在密封环直径的1‰~1.5‰范围内。
