胶球清洗装置二次滤网系统结构及安装调试？

胶球清洗装置二次滤网系统说明：

        胶球清洗装置二次滤网是凝汽器循环冷却水系统的二次净化设备。安装在凝汽器冷却水进口管处，对进入凝汽器的循环冷却水进行过滤净化。除掉可能堵塞冷凝管的杂质污物，改善冷凝器工作条件，以保证凝汽器的安全运行。同时也是保证胶球清洗装置正常投运，提高收球率的不可缺少的设备。

        胶球清洗装置二次滤网的形式为内旋负压反冲式，它具有设计合理、结构紧凑、水阻小、排污效果好、布置方式灵活等特点。

        胶球清洗装置二次滤网可立式安装和卧式安装。胶球清洗装置设计为立式安装。

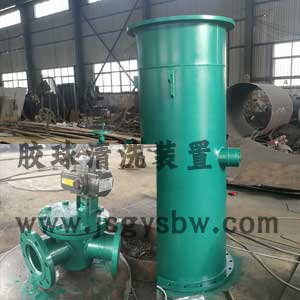

胶球清洗装置二次滤网结构简介：

        胶球清洗装置二次滤网主要由外壳、滤网、蜗轮箱体、排污槽、传动轴、排污口和驱动装置等部件组成。

        1、二次滤网执行器；

        2、差压测量系统；

        3、排污阀滤网由支撑架、网板和筋板组焊而成，整个滤网有足够的刚性和强度。

        4、网板材料为不锈钢，焊接在支撑架上，网板上钻孔直径为Φ7mm（可选）。

        5、外壳由优质的Q235板材制成。前后壳体内各有一个轴承座，由支撑筋板连接。

        6、排污旋转靠其支撑，轴承座内装有高分子尼龙轴承。

        7、海水型外壳内加装牺牲阳极，并做防腐处理或用高性能不锈钢材料制作。

        8、排污槽呈长条形，布置在滤网进水口上方。排污槽的刮板沿滤网表面旋转并与排污管相连，排污管外接排污阀。

        9、在运行过程中，当滤网表面积污、杂物堵塞网眼或当滤网内外压差增加到一定值后，排污阀自动打开，由于排污管或与冷凝器出水管相连或直接排到系统外部，均使排污槽内压力迅速下降，随着排污槽的旋转，在刮板前的尼龙刷的刮动下和水流反冲洗的作用下附着在滤网内侧的污物就被排出本体外。

        10、在排污过程中，二次滤网的驱动装置通过蜗轮蜗杆带动排污槽缓缓旋转。将滤网上的垃圾清除干净，排污完毕，关断排污阀，滤网停止转动。

胶球清洗装置二次滤网系统：

        按照要求安装完毕，旋转部分转动灵活，排污阀处于关闭状态。

胶球清洗装置二次滤网的安装：

        ① 胶球清洗装置二次滤网安装在凝汽器入口主冷却水管道上，立式安装或卧式安装均可。在卧式安装时应有合格的基础以承受二次滤网的荷重。无论立式或卧式安装都应使二次滤网的方位便于操作、检修。在卧式安装时，排污管要在二次滤网的下面，本系统设计为立式安装。

        ② 法兰密封表面应清洗干净，安放密封垫（橡胶板）。螺栓、螺母及垫圈放置好并拧紧（螺栓上应稍抹一些油脂）；

        ③ 安装后，对排污槽进行检查，使其在运行时转动自如；

        ④ 封闭好各小口径的管口，以防掉进杂物。待连接管道时在打开。

        ⑤ 在胶球清洗装置二次滤网在前、后建议设计安装应急检修人孔门。

        ⑥ 胶球清洗装置二次滤网的安装位置应尽可能靠近凝汽器水室进水口处, 排污管弯头不宜过多, 排污管离凝汽器出水口不要太远,以免影响负压反冲效果。
