凝汽器胶球清洗装置循环水二次滤网改造安装方案?

2019/6/5 11:25:12 字体:  浏览 72

凝汽器胶球清洗装置循环水二次滤网改造安装方案?

        连云港市宏琦电力辅机有限公司生产技术部提供凝汽器胶球清洗装置循环水二次滤网改造安装方案?希望以下给使用用户有所帮助。
一、设备现状
        贵公司凝汽器循环水糸统上水管道上没装二次滤网,循环水冷却塔填料使用时间太久,填料容易老化而脱落,生物质碎料,在风的作用下容易进入冷却塔,给凝汽器清洁带来很大不便,使凝汽器胶球清洗装置不能正常投球使用,达不到凝汽器胶球清洗的预期效果。滤网內杂物越来越多,使滤网的通流面积越来越减少,水阻增大。
二、二次滤网可行性改造安装方案:
方案(一)
        1、在凝汽器循环水糸统进水管道上实施局部安装改造,将凝汽器进水短节进行改造,,按二次滤网本体的具体高度,在凝汽器进水短节向下合适位割开,把二次滤网本体移置割去的管道本体内,做好加强圈,先对接二次滤网的进水口反向法兰,再连接焊好。按二次滤网的总高度,再将二次滤网的出水口反污与出水管道修复焊接,保证二滤网在线可以反冲排污。凝汽器循环水糸统进水管道的阀门能关得严的,可以不停机一侧安装,分两次安装完毕,PLC全自动控制系统,排污时间可以根据运行情况现场设计,定时排污根据循环水清洁度设计定时排污时间,正常改造工期为三个工作日。
三、强排污旋转反冲洗二次滤网结构和工作原理:

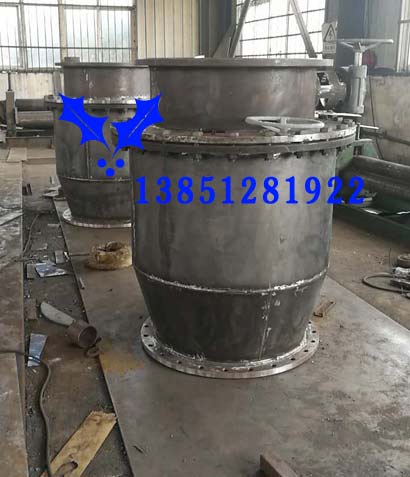

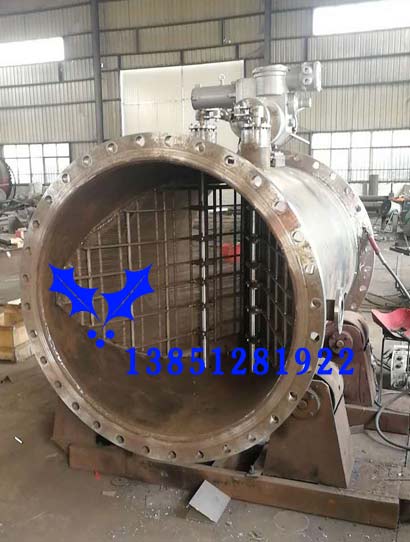

        1、自动强排污旋转反冲洗二次滤网结构:主要由:①壳体、②电动旋转机构、③旋转不锈钢网芯,④差压变送器,⑤电动排污阀、⑥压力表、⑦PLC控制柜(留有DCS接口)等组合件组成。PLC控制强排污旋转反冲洗二次滤网排次污系统,可以实现现场手动操作、时间控制、差压自动控制。例如:自动强排污旋反冲洗二次滤网排污时间控制的设置,主要考虑冷却塔填料老化脱落,或洪峰季节水源污染严重,水中含塑料薄膜及各种杂草等附作物多,主要考虑强排污旋转反冲洗二次滤网安全运行的可靠性,增设时间排污自动控制系统。
        我国现在水源污染严重,水中含塑料薄膜及各种杂草等附作物多、粘附力较强、冷却塔填料老化脱落等问题,我公司专门研发加装自动强排污反冲洗排污装置,同时增加了杂物引流器,解决了这一难题。自动强排污反冲洗二次滤网自动情况下,在二次滤网进、岀水口上装有差压变送器,当水压超过设计质时,差压变送器将信号送给PLC模块,PLC指令启动旋转网芯的电动执行机构,同时打开电动排污阀排污。当差压值恢复至设计值时,PLC指令停止旋转网网芯电动执行机构,随后关闭电动排污阀,为单元化排污。为了对二次滤网实现安全保护,增设时间排污自动控制系统 ,设置排污时间为0∽999小时排污一次,当进入设计时间999小时点时,PLC指令启动旋转网芯电动执行机构,同时打开电动排污阀门排污,设计自动排污时间为3∽5分钟,当时间控制排污完成 ,PLC指令关闭电动排污阀,停止旋转网芯电动执行机构。时间排污可按此排污程序依次运行。
四、规格型号(参见附表)
规格型号 通径DN 壳体直径 二次滤网高度H 排污管径(mm) 附注说明
XEW—500 500mm 712mm 1400mm ф108×4 ①网孔直径4-8mm,水阻≤400mmH2O柱。
② 安装位置根据用户要求。
③ 结构外型尺寸保证通流量前提下,按用户要求设计。
④ 网芯转动速度按用户要求设计。一般控制在8转/分钟以下。
XEW—600 600mm 812mm 1450mm
XEW—700 700mm 912mm 1550mm ф108×4
XEW—800 800mm 1012mm 1600mm
XEW—900 900mm 1112mm 1750mm
XEW—1000 1000mm 1212mm 1800mm ф133×5
XEW—1200 1200mm 1416mm 1900mm
XEW—1400 1400mm 1616mm 2000mm
XEW—1600 1600mm 1820mm 2800mm ф219×6
XEW—1800 1800mm 2124mm 3400mm
XEW—2000 2000mm 2424mm 3700mm
XEW—2200 2200mm 2524mm 4300mm
五、二次滤网的安装说明
1、安装措施:
        1) 我公司派技术人员及安装人员到贵公司现场安装,贵公司提供电焊机两台,气割一套(包含气代及压力表、割枪) ,板手等相关工具,并派专人负责现场协助工作。
2、二次滤网安装工期:
        待停机以后,进行设备安装,两台二次滤网安装位置相同,拆除循环水管道原二次滤网,宏琦公司按原二次滤网尺寸进行设计制造,安装时将宏琦公司二次滤网进、出水口法兰与原二次滤网进、出水口反法兰对接焊好,上好垫片装好紧固螺丝。再把电动排污阀与强排污反冲洗排污槽出口法兰对接,将排污管道连接至地沟,大约改造时间在三个工作日。
