胶球清洗装置系统配件检修工艺规程举例分析说明?

2023/5/6 11:04:15 字体:  浏览 142

胶球清洗装置系统配件检修工艺规程举例分析说明?


     胶球清洗装置系统

1.1系统概述

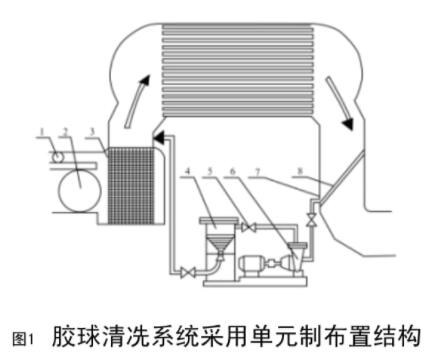

电厂#1、#2机组凝汽器胶球清洗装置系统采用凝汽器清洗装置,该胶球清洗装置主要由两台125JQ-15型胶球泵,两台EW/800II型二次滤网、SF-1800收球网和ZQ-24装球室组成。本胶球清冼系统采用单元制布置,这种布置方式可对凝汽器两侧同时清洗。1、排污阀2、清洗蝶阀3、二次滤网4、装球室5、球阀6、胶球泵7、收球网8、收球网板操作机构。

1.2胶球泵检修

胶球泵简介

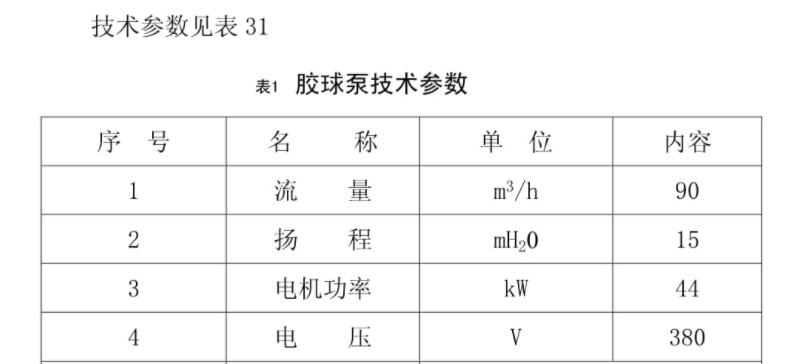

     JQ125-15型胶球输送泵为单级悬臂式离心水泵,用来输送胶球进入凝汽器清洗冷却水管。

胶球清洗装置检修工艺

1.2.1.1结构简介:如下图:

2.1.1.1JQ型胶球输送泵主要零件有泵体、泵盖、轴承室(或托架)、叶轮、轴等,这些零件除轴用优质碳素钢制成外,其余用普通铸铁制成。泵盖与吸入管铸为一体,呈水平方向,出水口根据需要可旋90°180°270°泵与电机用牙嵌式联轴器直接连接,从传动方向看时,泵轴为顺时针方向旋转。密封环为铸铁制成,防止水泵中高压水漏回进水部位,磨损后可用备件更换。

1.2.1.1.2泵轴由单列向心球轴承支承,轴承的润滑及冷却由放入轴承室内的润滑油完成。

1.2.1.2检修工艺

1.2.1.2.1解体步骤:

a)拆除对轮保护罩,解开对轮;拆掉电机地脚螺栓,稳开电机,注意保存好地脚调整垫片;

b)拆去与胶球泵连接的管道;

c)拆去胶球泵端盖,油室端盖,封密体压盖,取出盘根;

d)用用工具拆去叶轮紧固螺丝,取出叶轮和键,并将它们放置在用工具盒内;用铜棒或其它工具将转子与轴承一起取出,放置好。

1.2.1.2.2

检查清理包括:

a)检查泵的叶泵轮应完好、光洁、无裂纹、严重腐蚀等现象;

b)检查叶轮口环,密封环无严重磨损,无变形,无裂纹等情况。

c)其叶轮口环与密封环的间隙应在密封环直径的1%~1.5%o范围内。

d)轴的检查,应无伤痕、无锈蚀。轴的弯曲度应在规定的范围内,联轴器应完好、无裂纹。

e)轴承应完好,转动灵活、无杂音、滚珠与滚道配合不松旷。表面无裂纹、蚀坑、锈污等缺陷。若有必要应更换。

1.2.2.3回装顺序:

回装接解的逆顺序进行,但应注意以下事项:

a)回装时,填料和垫子一般应更换;

b)组装时轴向间隙应在0.10~0.30之间;

c)组装后盘动转子应轻松,泵内无杂音;

d)调整转子对轮中心,圆周和端面偏差应在0.10mm以内。

1.3

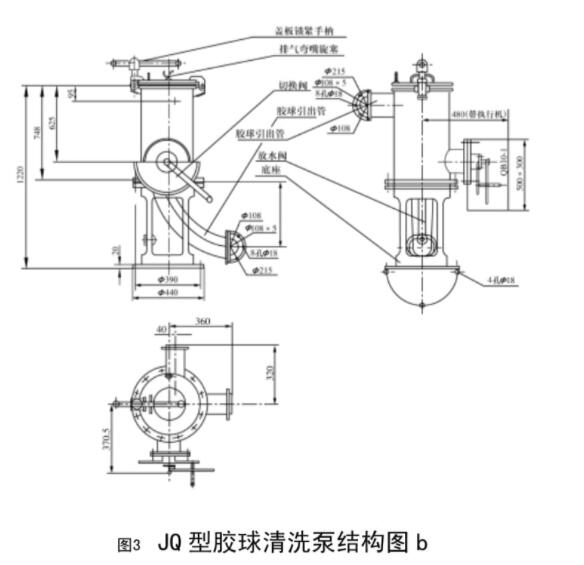

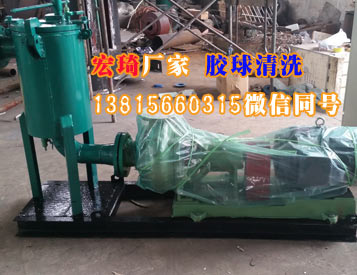

装球室检修 装球室简介用于存贮、更换胶球及观察胶球运动,型号为ZQ-

24:

检修工艺装球室检修步骤:

a)打开装球室视窗盖,清除网芯胶球及石砂杂物,拆下网芯固定螺栓,取出网芯,把网芯清洗干净,无堵塞。

b)拆下切换阀传动杆及执行机构,解体切换阀,检查清理切换阀芯及阀座密封圈。清理放水管道杂物。

1.4

收球网检修

收球网简介

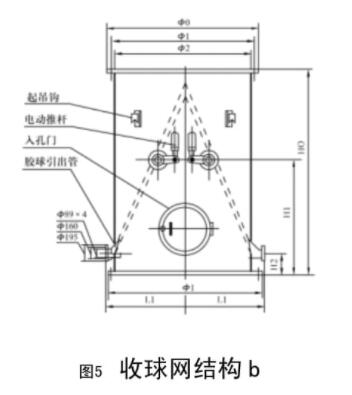

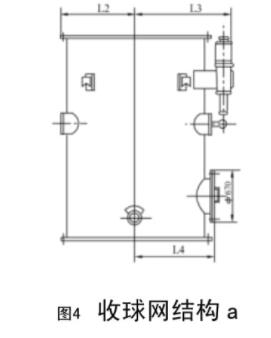

本机配置两台收球网,型号为SF-1800,用来将清洗凝汽器冷却水管的胶球进行回收。

胶球清洗装置系统检修工艺

1.4.1.1打开人孔,检查轴、网板、阀板是否有弯曲变形或损坏。

1.4.1.2检查_上网轴、网板、卡轴板紧固情况。

1.4.1.3检查各电动执行机构指示与实际开度是否正确。

1.4.1.4清理上:下收球网及下方箱内杂物。

1.4.1.5更换传动杆密封填料、上下网调整,收球网位置定位后各处大间隙应小于7mm,保证收球网无泄漏。

1.5二次滤网检修

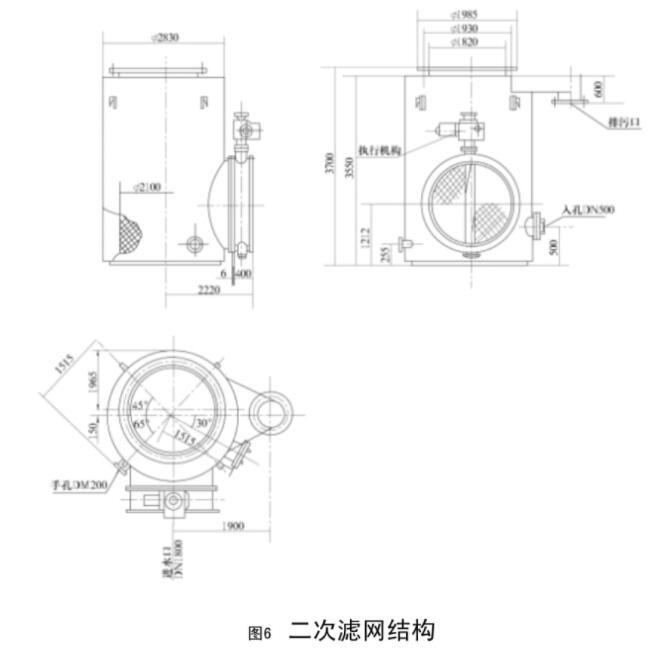

二次滤网简介本机配置两台二次滤网,型号为EW/800,用来过滤从冷水塔来的凝汽器冷却水。检修工艺二次滤网由于内部采用不锈钢结构,维修工作只是清除内部杂物,其方法为:

a)打开二次滤网入孔门,更换入孔门垫片将螺栓清理干净,涂上二硫化钼,放在指定的地方。

b)清除二次滤网内的污物。

c)检查修整二次滤网的排污门。检查二次滤网执行机构,应操作灵活无卡涩。并检查电动执行机构指示与实际开度是否一致。

d)将二次滤网的人孔门回装上,清理现场。
