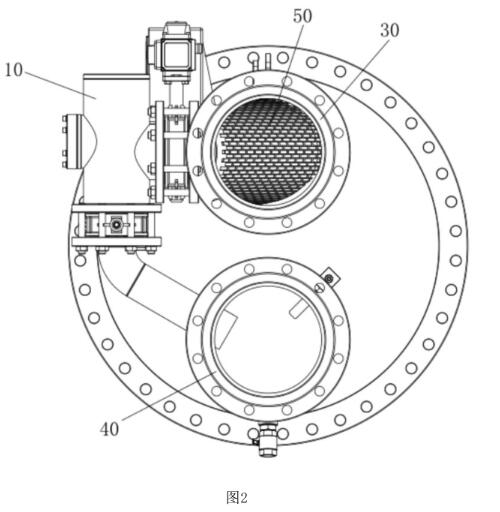

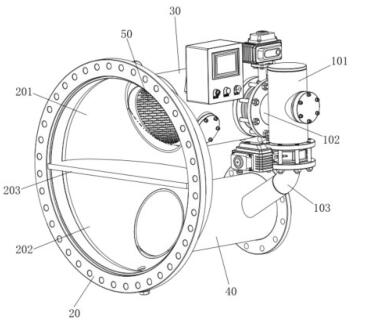

凝汽器端盖式胶球清洗装置（端盖式胶球清洗机）产品使用说明？一种端盖式胶球清洗装
置,包括出水管、进水管和集球驱动器,出水管内

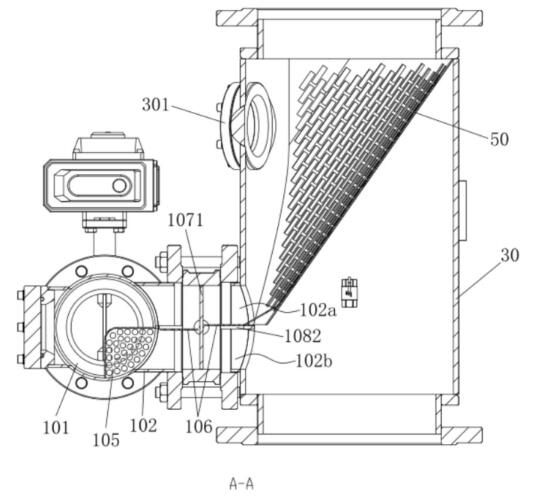

设有捕球滤网;集球驱动器包括储球筒、收球管
路、发球管、一通断阀和进出水控制阀，储球筒
内腔被一过滤网分隔为一腔体和二腔体，
收球管路包括入水通道和出水通道;发球时,储
球筒内的胶球在自身重力下可通过发球管向外
流出;在收球时,一通断阀关闭,进出水控制阀
打开,胶球和水流在水流压差作用下通过入水通
道进入储球筒的一腔体内,胶球在储球筒内被
一过滤网阻挡,水流通过出水通道回流至出水
管,实现压差收球;这种集成式胶球清洗装置,相
对于现有技术中采用压差收发球的胶球清洗装置,具有结构简单、制作成本低、节省耗能等的优
点。
中央空调在运行时冷凝器换热管内部流通有冷却水,长时间运行后,冷却水中的
淤泥、溶解的盐分会沉积在换热管内壁,导致冷凝器的换热效率严重下降,运行能耗上升。
目前,一般采用胶球清洗装置（端盖式胶球清洗机）对冷凝器的换热管进行在线清洗。
一种端盖式胶球清洗机www.jsgysbw.com，包括封头管箱、设置在封头管箱一端的出水
管和进水管、设置在出水管和进水管之间的球水分离器,球水分离器具有收球口和发球口，
封头管箱内设有上管箱和下管箱,上管箱的前端连通出水管,出水管内设有捕球滤网和与
捕球滤网的出口端连通用于在胶球和水流进入出水管时利用压差将胶球回收至球水分离
器的收球口内而水流回流至出水管的上压差管,球水分离器内还设有用于将胶球和水流分
离的球水分离滤网,发球口内设有用于在收球时防止胶球从发球口流出的二通断阀;下
管箱的前端连通有进水管,进水管内设有用于在进水管进水时利用压差将胶球从球水分离
器的发球口发出的下压差管,收球口内设有用于在发球时防止从收球口流出的一通断
阀;球水分离器还连通有用于在上压差管将胶球回收至球水分离器内时将球水分离器内水
排出至出水管的出水口、用于在进水管进水时将水导入下压差管内以将胶球从球水分离器
内发出的进水口以及用于控制进水口和出水口通断的进出水控制阀。
但是,这种端盖式胶球清洗装置（端盖式胶球清洗机）的收球过程和发球过程都需要利用水流压差,而且
需要设置一通断阀、二通断阀和进出水控制阀这三个阀,特别是进出水控制阀还包括
伸进球水分离器内的内筒,内筒的进出水口和外筒的进出水口之间还需要设置密封环，结构较为复杂,生产成本较高。
