我公司生产凝汽器管道清洗海绵橡胶球具体高温度和高耐磨性条件

根据凝汽器管道清洗海绵橡胶球的生产要求，其高温耐受性和耐磨性需满足以下技术规范：

一、凝汽器管道清洗海绵橡胶球高温耐受性指标

适用水温上限：胶球需在140℃高温冷却水中保持结构稳定性，长期运行不老化、不分解；老化系数应≥0.8，确保高温下物理性能不衰减。

热变形控制：在5℃–45℃水温范围内，湿态球径涨幅需≤0.5mm；140℃工况下连续运行24小时，胶球密度、弹性等核心参数应无劣化。

二、凝汽器管道清洗海绵橡胶球耐磨性关键参数

材料力学性能：

扯断强度≥16MPa/cm2，扯断伸长率≥550%，保障胶球在高速循环中抗撕裂；

永久变形率≤10%，避免反复挤压导致塑性变形。

使用寿命：在24小时连续运行条件下，胶球需维持4–6周有效清洗周期，性能无显著衰减。

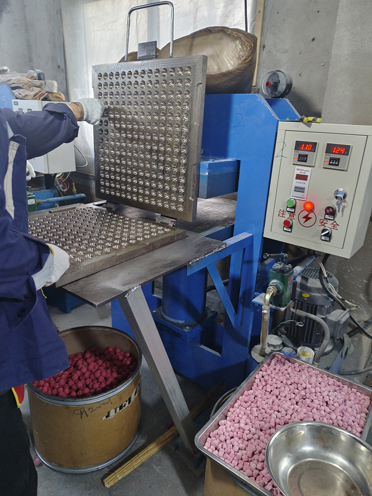

三、凝汽器管道清洗海绵橡胶球生产工艺要求

气孔均匀性：海绵结构需孔间连通、发孔均匀，吸水后湿态比重严格控制在1.00–1.15g/cm3，确保水室悬浮均匀性；

缺陷控制：孔眼缺胶宽度≤2mm、深度≤2mm，表面无光滑表皮，避免局部磨损加剧。

注：针对特殊工况（如海水冷却、高硬度水垢），建议添加耐磨填料提升寿命；出厂前需模拟140℃/30bar环境进行加压热老化验证。

四、凝汽器清洗海绵橡胶剥皮球尺寸适配建议

初始湿态直径需大于冷却管内径1–2mm（以小规格管道为基准），高温工况下需预留0.5mm膨胀余量。
