凝汽器循环冷却水系统：胶球清洗装置应用经济性分析

     凝汽器循环冷却水系统：胶球清洗装置应用经济性分析。火力发电厂凝汽器循环冷却水系统技术领域，涉及一种凝汽器循环冷却水系统胶球清洗装置系统，用于火力发电厂汽轮机凝汽器循环冷却水系统的清洗。

     现有火力发电厂汽轮机组凝汽器循环冷却水系统绝大多数都采用了胶球清洗系统。该系统能及时有效地清除凝汽器循环冷却水换热管内壁所附着的杂质和污垢，提高换热管内壁的清洁度，从而提高热交换效率，保持汽轮机组能够在佳的设计工况下运行，减少排汽损失，提高热力系统的经济性。

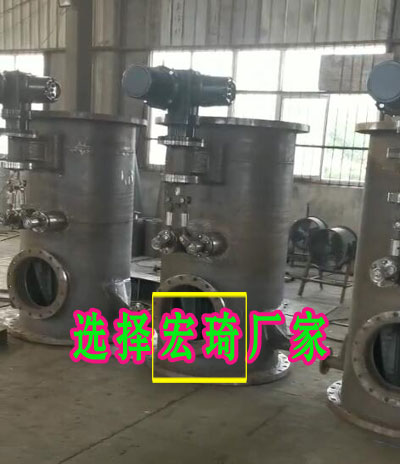

     胶球清洗装置系统主要由胶球回收网、胶球泵、装球室以及系统阀门和管道等组成。胶球回收网布置在凝汽器循环冷却水系统的出水管道上，用于截留凝汽器出水侧循环冷却水中携带的胶球，被截留的胶球在胶球泵的抽吸作用下，通过回收网集球口和胶球泵进出口管道被泵送到装球室，再通过连接凝汽器循环冷却水进水管道的阀门管道系统，送入凝汽器循环冷却水进水管道，实现胶球从凝汽器循环冷却水系统进水管道进入、从凝汽器循环冷却水系统出水管道上的收球网排出，对凝汽器循环冷却水换热管内壁进行循环清洗的过程。

     一种凝汽器胶球清洗装置发球系统，包括凝汽器水室、冷却水出水管道、冷却水进水管道、收球网、二隔离门、胶球泵、逆止阀和清污机，凝汽器水室进水端与多个脉冲发球阀相连；多个脉冲发球阀通过胶球输送管连接加球室；胶球输送管和冷却水进水管道通过另一个脉冲发球阀相连；加球室通过热水排出管与循环冷却水出水管道相连，热水排出管上设有三隔离门和热水排出阀；加球室下部设有胶球排出阀。胶球清洗装置系统能减少胶球系统运行中被加热的循环冷却水再次进入循环冷却水系统进水管道的数量，提高凝汽器循环冷却效果；通过相反对应操作脉冲发球阀和热水排出阀开或者关，使大量胶球短时集中进入循环冷却水进水管道和凝汽器水室，全覆盖清洗凝汽器换热管。

     火力发电厂凝汽器循环冷却水系统胶球清洗装置系统胶球清洗系统，在加球室上设置了热水排出管道，胶球清洗装置系统运行时，将进入加球室的热水排入循环冷却水出水管道，减少胶球系统运行中被加热的循环冷却水进入循环冷却水系统进水管道的流量，有利于提高凝汽器循环冷却效果；通过相反对应操作胶球发球阀和热水排出阀，使该两个阀间断性开启关闭，在加球室集球过程中实现由胶球收球网进入加球室的被加热的循环冷却水重新回到循环冷却水出水管道；在发球过程中实现大量胶球短时间内集中进入循环冷却水进水管道，提高凝汽器的清洗效果。但是该技术也有一定的局限性，其一是加球室中的滤网在被冷却水中的杂物污染后清洗困难；其二是加球室容积偏小，集中发球时需要更好的胶球堆积区域控制；其三是既有系统只能较为充分的对凝汽器冷却管进行清洗，存在一定的死角。

     该胶球清洗装置系统中加球室容纳的胶球数量更多，清洗胶球在加球室内的分布更有利于输送，冷却水中的杂物不会在加球室内部滤网上堵塞；在胶球泵出口增加了逆止阀门，防止胶球泵反转；重要的是发球阀的布置更加灵活，实现对凝汽器水室的冷却管做到全面清洗，胶球清洗系统更加可靠也更加高效。

     为实现上述目的，新型所采用的技术方案是：一种凝汽器胶球清洗装置发球系统，包括凝汽器水室、循环冷却水出水管道和循环冷却水进水管道，循环冷却水出水管道上设有漏斗式收球网，漏斗式收球网通过收球管路与加球室相连接，该收球管路上、沿从漏斗式收球网到加球室的方向依次设有二隔离门、胶球泵和逆止阀，凝汽器水室的循环冷却水进水端还分别与多个并列设置的脉冲发球阀相连接；该多个脉冲发球阀的另一端均与胶球输送管相连，胶球输送管的进口与一隔离门相连，一隔离门与加球室相连；胶球输送管和循环冷却水进水管道通过设有三脉冲发球阀的管路相连接；加球室顶部通过热水排出管与循环冷却水出水管道相连，热水排出管上、沿从循环冷却水出水管道到加球室的方向依次设有三隔离门和热水排出阀；加球室下部还通过设有胶球排出阀的管线接胶球回收筐。
