全自动反冲洗二次滤网安装选择的要点

以下是全自动反冲洗二次滤网安装选择的要点，结合技术规范与实践经验综合整理：
一、全自动反冲洗二次滤网安装位置选择
循环水系统关键节点
凝汽器入口优先：直接拦截进入凝汽器的杂质（如塑料薄膜、贝类），保护换热管并提升胶球回收率。
循环水泵出口备选：若入口空间受限，可安装于水泵出口，效果接近但需注意水压波动影响。

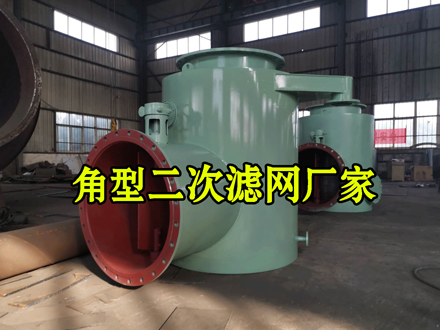

角式安装适配：管路存在90°弯头时，选用EPF型角式滤网替代弯管，节省空间。
扩容段要求
进水段直径需大于循环水管道直径（通常扩大1.2-1.5倍），降低水流阻力避免压损超标（设计水阻≤4900Pa）。
二、全自动反冲洗二次滤网基础与连接规范
地基与固定
必须设置混凝土基础并螺栓紧固，抵御水流冲击振动（尤其立式安装时）。
水平安装（卧式）时基础需调平，误差≤2mm/m，防止滤网偏磨.
管路连接
法兰对接：进出口采用法兰连接，密封垫片需耐腐蚀（如EPDM橡胶）。
补偿节加装：滤网与凝汽器间安装补偿节，补偿热胀冷缩并便于拆卸检修。
三、全自动反冲洗二次滤网配套系统安装
排污系统
排污口朝下安装，排污管长度≤5m且坡度≥3°，直排排水沟避免逆流。
加装杂物收集器（如旋转刮板+集污腔），防止塑料薄膜缠绕堵塞。
电气与控制
电源配置：三相380V交流电（IP55防护等级），控制箱远离潮湿区域。
压差传感器安装：在滤网前后1.5倍管径处设测压点，精度±0.5kPa.
四、全自动反冲洗二次滤网安装调试关键步骤
预安装清理
彻底清除循环水管内焊渣、石块等杂物，防止滤网初始堵塞。
密封性与动作测试
注水加压至1.25倍工作压力，保压30分钟无渗漏（重点检查轴承密封）。
手动试转网芯：旋转阻力≤5N·m，无卡滞异响。
自动化功能验证
压差触发：模拟压差超限（设定值通常为3-5kPa），验证反冲洗自动启动。
定时清洗：设置6-24小时周期，测试程序逻辑控制器（PLC）执行可靠性。
五、全自动反冲洗二次滤网常见问题规避措施
问题类型 原因分析 解决方案
反冲效果差 排污管坡度不足导致杂物滞留 调整坡度至≥5°，加装强力排污阀
网芯卡死 安装偏斜或轴承侵入泥沙 安装后注脂密封，选用全封闭齿轮箱
压差监测失效 传感器位置水流紊乱 测压点移至直管段（距弯头≥10倍管径）
收球率下降 滤网堵塞致水流速异常 同步检修一次滤网，确保前置过滤
注：水质含纤维杂质多时（如河道水源），优先选用带强排污装置的EDF型滤网，排污流量占比≤10%总水量。
六、全自动反冲洗二次滤网验收标准
性能指标
水阻≤4900Pa（实测值对比设计值偏差≤10%）。
反冲洗后网芯通透率≥95%，胶球回收率稳定在90%以上。
文件归档
保存压力测试记录、控制系统程序备份及部件材质证明（如316L不锈钢网芯质检报告）。
通过精准选址、规范连接及严格调试，可确保二次滤网高效拦截杂质，为胶球清洗系统提供稳定运行环境.
